Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia

Como separar sintoma de causa raiz, estruturar um diagnóstico técnico com dados reais e conectar esse diagnóstico a um roteiro de retrofit com menos obra civil, operação estável em nível variável e eficiência do sistema comprovada em campo.

O problema que a equipe aprendeu a ignorar

Em captações com conjuntos de eixo vertical prolongado, existe um padrão recorrente: a vibração deixa de ser tratada como sinal de alerta e passa a ser aceita como característica do equipamento. O mancal intermediário que aquece acima do normal vira rotina. A troca de rolamentos a cada poucos meses entra no planejamento como inevitável. A oscilação de corrente para a mesma demanda é ignorada. O consumo específico que sobe mês a mês é atribuído a desgaste natural.

A engenharia de confiabilidade não aceita essa normalização. Vibração persistente não é atributo do equipamento. É sintoma de descompasso entre a bomba, a hidráulica real do sistema e as condições operacionais da captação. Sintomas crônicos ignorados evoluem para falhas, indisponibilidade e OPEX crescente.

Este artigo mostra como separar sintoma de causa raiz, como estruturar um diagnóstico técnico com dados reais e como esse diagnóstico se conecta a um roteiro de retrofit para tecnologia anfíbia, com menos obra civil, operação estável em nível variável e eficiência do sistema comprovada em campo.

Por que o eixo vertical concentra risco operacional

O conjunto de eixo vertical mantém o motor fora do ambiente submerso enquanto o conjunto hidráulico opera próximo à sucção. A solução é funcional no projeto original, mas cria uma cadeia de dependências mecânicas que se torna progressivamente mais frágil ao longo do tempo.

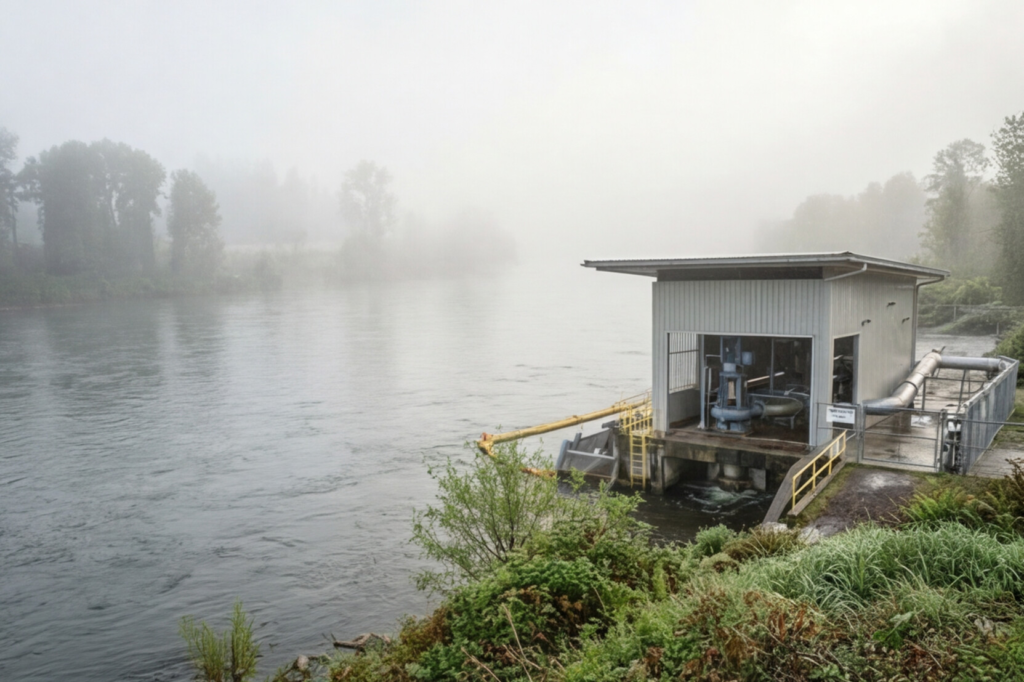

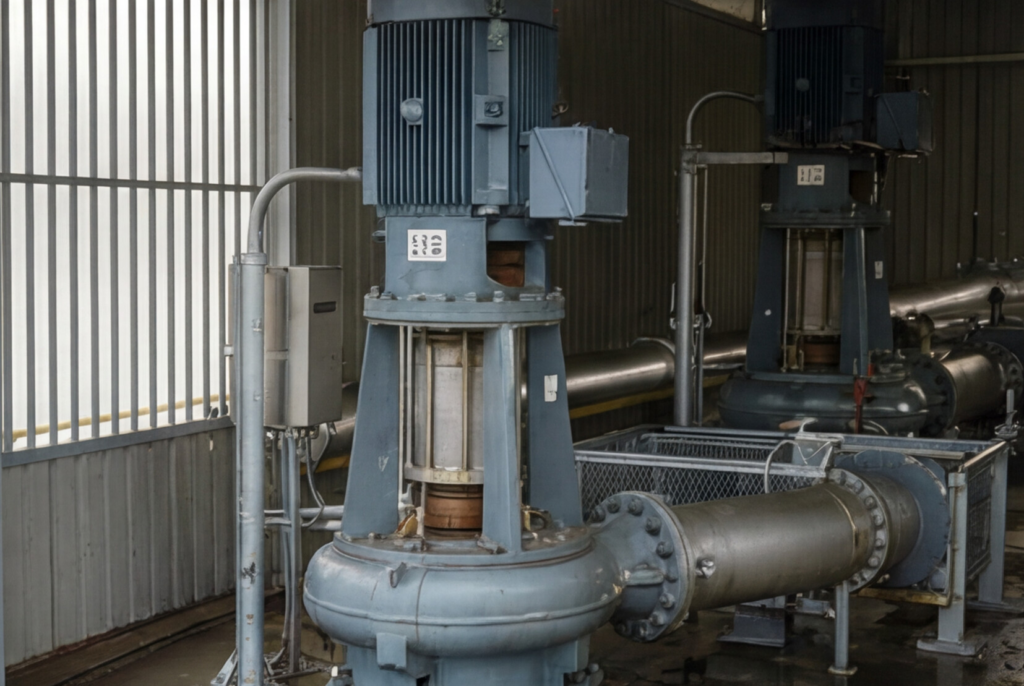

freepik generate 9 different angles of this image tile 6 13404 Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia

O desempenho do sistema inteiro depende do alinhamento de cada elo: motor, acoplamento, eixo, colunas, mancais intermediários e conjunto hidráulico. Qualquer imperfeição, seja recalque de base, desvio de montagem ou folga progressiva em mancal, é amplificada ao longo do eixo e se manifesta como vibração.

Em condições ideais de projeto, esses conjuntos operam adequadamente. As condições raramente permanecem ideais. Demandas crescem. Níveis do manancial variam. A estação passa por ampliações não previstas no projeto original. A bomba especificada para uma determinada condição passa a operar em condições diferentes, e o sistema começa a sinalizar esse descompasso. A vibração é o sinal mais visível. Raramente vem sozinha.

Veja mais sobre o assunto no artigo Quando a bomba de eixo vertical vira um centro de custo

Os 8 sinais de operação fora do BEP

Existem oito sinais que, em conjunto, indicam que a estação deixou de operar próxima ao Ponto de Melhor Eficiência. Esses sinais são a base do diagnóstico.

Figura 1 Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia

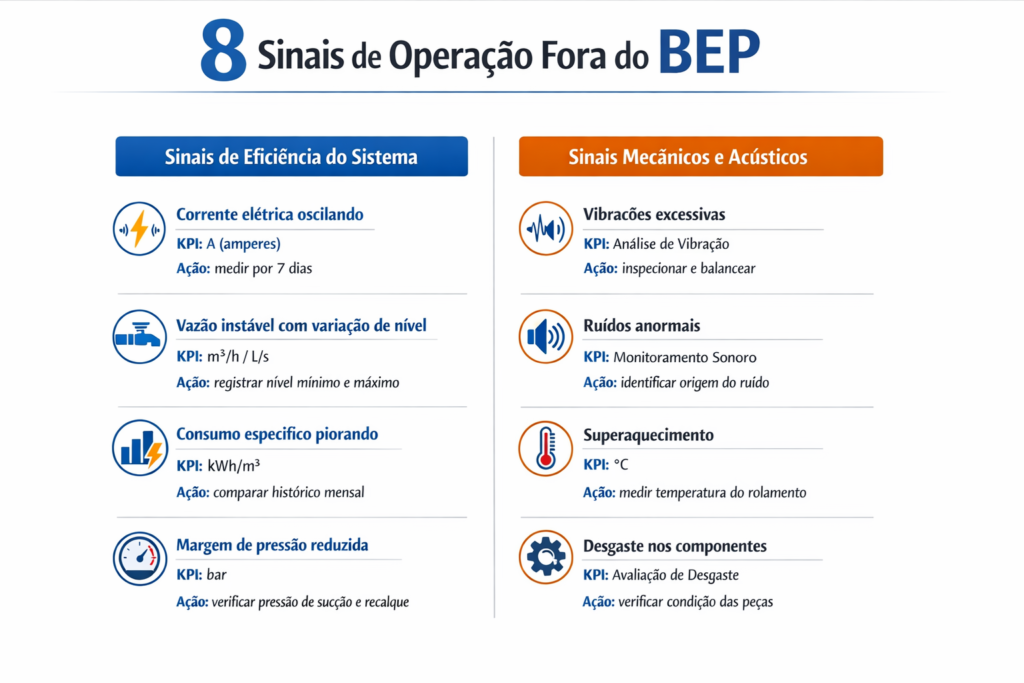

Figura 1 — 8 Sinais de Operação Fora do BEP: Eficiência do Sistema e Integridade Mecânica

Sinais de eficiência do sistema

1. Corrente elétrica oscilando para a mesma demanda

KPI: A (amperes) — Mín / Típ / Pico

Indica instabilidade hidráulica, cavitação intermitente ou operação em faixa instável da curva.

2. Vazão instável com pequena variação de nível

KPI: m³/h ou L/s

Mudanças pequenas no nível do manancial provocam quedas de vazão desproporcionais. A hidráulica não está compatibilizada com a realidade da tomada d’água.

3. Consumo específico (kWh/m³) piorando ao longo do tempo

KPI: kWh/m³

A bomba entrega a mesma água com mais energia. Sinal claro de degradação de eficiência do sistema.

4. Margem nula para pico, sem reserva operacional

KPI: % reserva instalada

A estação opera no limite da capacidade instalada. Qualquer falha elimina a margem de segurança.

Sinais de Integridade Mecânica

5. Vibração e ruído crescentes

KPI: mm/s — mancais e pontos críticos

Vibração em mancais, ressonâncias na estrutura metálica, ruído acima do habitual. Sintomas visíveis, mas nãonecessariamente os mais importantes para o diagnóstico.

6. Temperatura elevada em mancais intermediários

KPI: °C — temperatura operacional

Mancais operando sistematicamente acima da temperatura normal indicam aumento de esforço radial e axial.

7. Intervenções corretivas repetidas pela mesma causa

KPI: MTTR (h) — histórico de O&M

Quando o histórico mostra a mesma falha em intervalos curtos, o problema não é a peça. É o sistema que continuasubmetendo aquela peça a condições além do limite.

8. Ocorrências recorrentes em cheias ou níveis baixos

KPI: eventos/ano — histórico de paradas

Eventos climáticos extremos provocam paradas, queimas de motores ou operação em seco. A estação demonstra baixaresiliência frente às variações naturais do manancial.

Registre por mínimo 7 dias antes de qualquer diagnóstico. Efeitos pontuais — partida isolada, variação momentânea derede, lixo na tomada — são neutralizados com o período mínimo de coleta.

Sintoma não é diagnóstico: as causas raiz da vibração

A abordagem mais comum é tratar vibração com realinhamento, troca de mancais e lubrificação. Essaabordagem resolve o sintoma temporariamente, mas não elimina a causa. O resultado é o ciclo queequipes de manutenção conhecem bem: vibra, repara, alinha, volta a vibrar, troca mancal, vibranovamente.

Para sair desse ciclo, é preciso entender de onde vem a vibração. As causas mais frequentes emconjuntos de eixo vertical:

  • Desalinhamento progressivo: Em eixos longos, qualquer pequena excentricidade é amplificada ao longo da linha. Deformações de base, recalques estruturais e desvios de montagem criam esforços que crescem com o tempo.
  • Folga em mancais intermediários: O desgaste natural introduz jogo radial e axial. O eixo perderigidez, aumenta a sensibilidade a perturbações hidráulicas e o ciclo de degradação se acelera.Cada mancal intermediário é um ponto crítico de manutenção e um ponto de falha potencial.
  • Rigidez estrutural insuficiente: Base do motor, colunas e poço podem não suportar, ao longo dos anos, o aumento das solicitações dinâmicas, especialmente quando a estação passou por ampliações não previstas no projeto original.
  • Operação fora do BEP: Quando a bomba opera longe do BEP, o esforço radial sobre o rotoraumenta de forma significativa. Em um eixo longo, esse esforço é transmitido e amplificado ao longode toda a linha de eixo e mancais. A vibração é a consequência mecânica direta da ineficiênciahidráulica do sistema.
  • NPSH insuficiente e condições inadequadas de sucção: Níveis baixos, vórtices na tomada,sólidos em suspensão e NPSH insuficiente induzem cavitação e instabilidades de fluxo. Essesfenômenos se traduzem em vibração, ruído e degradação acelerada de componentes.
  • Variação de nível sem estratégia operacional: A ausência de ajustes de setpoints, alternância deconjuntos e configuração de reserva força a bomba a operar em condições extremas comfrequência maior do que o projeto previa.

Em um conjunto de eixo longo, todas essas causas convergem para exigir mais da arquiteturamecânica. O eixo vertical passa a concentrar o risco que, em uma solução com menos interfacescríticas, seria estruturalmente atenuado.

O que medir: protocolo mínimo de diagnóstico

Para transformar “vibra muito” em diagnóstico técnico objetivo, é necessário coletar dados. Durantepelo menos 7 dias, registre as variáveis abaixo:

Variável Unidade Pontos de coleta Por que medir
Corrente elétrica A Mínimo, típico, pico — por conjunto Oscilação para a mesma demanda indica instabilidade hidráulica ou cavitação intermitente.
Vazão m³/h · L/s Medida direta ou estimada por curva Queda desproporcional com pequena variação de nível indica operação fora do BEP.
Pressão / altura manométrica mca Condições reais de operação Confirma se a bomba opera no ponto de projeto ou em condição deslocada da curva.
Nível na tomada d’água m Mínimo, médio, máximo — período de 7 dias Variação de nível é a principal causa de NPSH insuficiente, cavitação e instabilidade de fluxo.
Vibração mm/s Mancais intermediários e pontos críticos do eixo Tendência crescente indica desalinhamento progressivo, folga de mancal ou operação fora do BEP.
Temperatura em mancais °C Mancais intermediários — temperatura operacional Temperatura sistematicamente elevada indica aumento de esforço radial e axial no eixo.
Intervenções corretivas ocorrências Registro de O&M — histórico disponível Frequência e causa das corretivas revelam se o problema é pontual ou sistêmico.
Cavitação / operação em seco eventos Registro de O&M — histórico de cheias e estiagens Eventos recorrentes em cheias ou níveis baixos indicam baixa resiliência estrutural da estação.
Figura 2 1 Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia
Figura 2 — Tabela de Registro de Campo: 7 dias de monitoramento para diagnóstico estruturado

Três gatilhos que indicam que o eixo vertical deixou de fazer sentido

Existem três situações em que continuar investindo em manutenção corretiva sobre o eixovertical tende a prolongar o problema:

Gatilho 1: Pico de demanda sem reserva operacional

A estação opera no limite. Não há configuração N+1 ou reserva quente. Qualquer falha cria risco imediato de desabastecimento. A arquitetura de eixo vertical não facilita a configuração 2+1. A tecnologia anfíbia, sim.

Gatilho 2: Consumo específico alto e em deterioração

O kWh/m³ já é elevado e segue subindo mesmo após correções pontuais. A bomba está sistematicamente fora do BEP e o sistema não tem como recuperar eficiência sem intervenção arquitetural.

Gatilho 3: Cheias e variação de nível transformando a operação em crise recorrente

Sempre que o nível sobe demais (cheias) ou cai demais (estiagens), repetem-se vibração, cavitação, queimas elétricas e paradas não planejadas. A estação demonstra baixa resiliência estrutural, e o MTTR década evento é alto.

Quando um ou mais desses gatilhos se combinam com o quadro de sintomas descrito, o diagnósticoaponta para necessidade de mudança arquitetural, não apenas de manutenção.

Como a tecnologia anfíbia atua nos pontos críticos de vibração

A transição do eixo vertical para a tecnologia anfíbia não é a troca de um equipamento por outro. Éuma mudança de arquitetura na forma como a estação de captação é concebida, com menosinterfaces críticas, operação estável em nível variável e eficiência do sistema comprovada em campo.

Veja em detalhes todas as características e benefícios da Bomba Anfíbia HIGRA.

O que é a Bomba Anfíbia HIGRA

Motor molhado oil-free com construção monobloco projetada para operar dentro ou fora d’água. O conjuntomotobomba é compacto, com menos interfaces mecânicas críticas, instalação versátil e telemetrianativa integrada. Sem óleo no motor: sem risco de contaminação, sem troca de lubrificante, sem esseponto de falha.

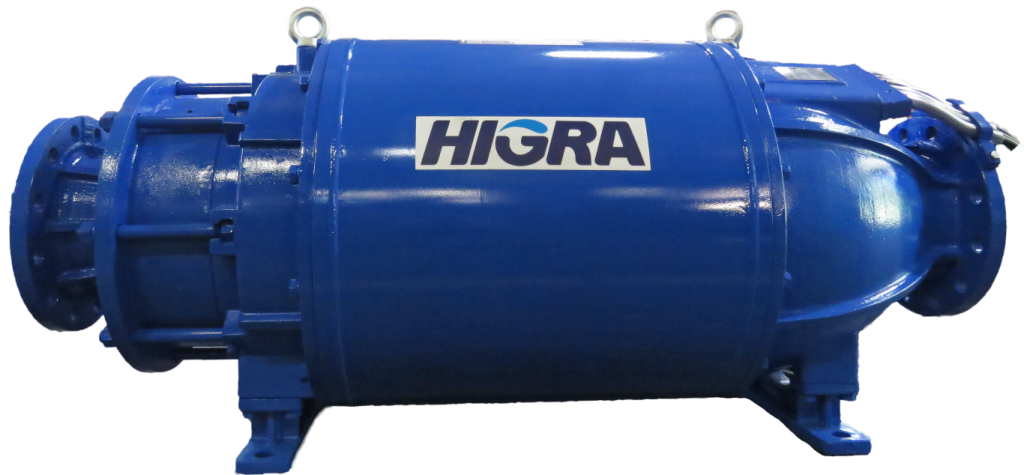

Bomba Anfibia Fundo Branco Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia

Por que isso reduz vibração e aumenta disponibilidade

A redução de vibração vem da simplificação arquitetural do sistema:

  • Elimina o eixo prolongado e os mancais intermediários, os principais focos de vibração e de MTT
  • Relevado em conjuntos verticaisReduz a distância entre bomba e sucção, melhorando as condições de NPSH e diminuindo aprobabilidade de cavitação
  • Diminui o número de interfaces críticas de manutenção, aumentando o MTBF e reduzindo o MTTRpor intervenção
  • Facilita configuração de reserva (2+1 ou reserva quente), permitindo que a estação opere commargem de segurança real
  • Permite reposicionar a infraestrutura elétrica em cotas seguras frente a cheias, eliminando uma dasprincipais causas de paradas em eventos climáticos extremos
  • Telemetria nativa com protocolos abertos (Modbus/IEC) para diagnóstico preditivo e gestão deativos

A tecnologia anfíbia não elimina toda vibração. Sistemas rotativos sempre apresentam algum nível de vibração. O que elaoferece é redução estrutural dos pontos críticos, aumento do MTBF e elevação da previsibilidade operacional.

Figura 3 Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia

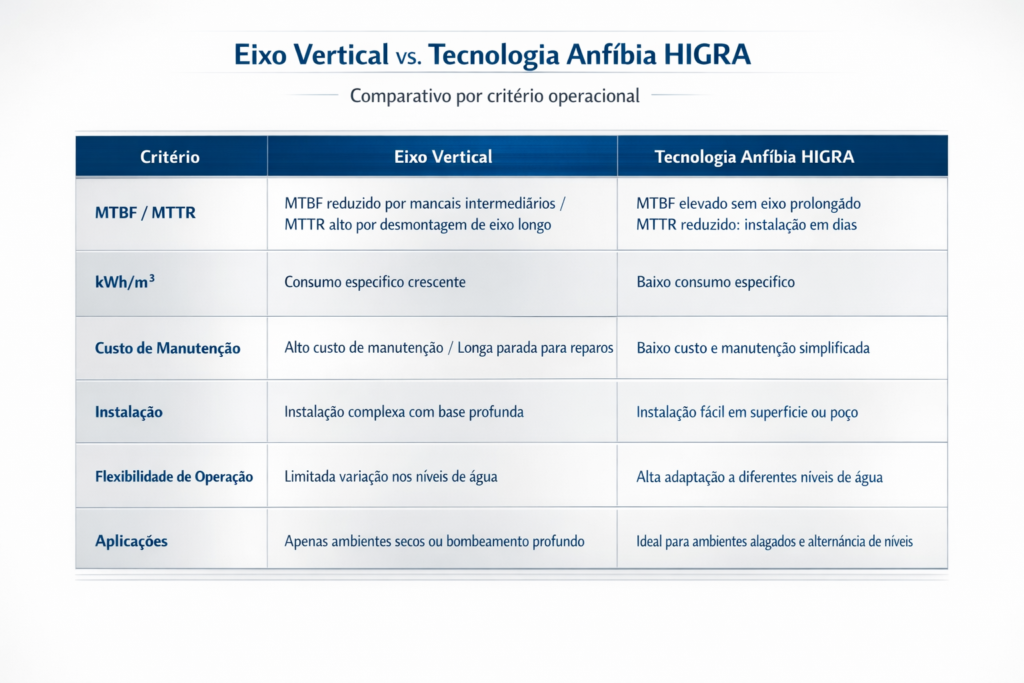

Figura 3 — Comparativo por critério operacional: Eixo Vertical vs. Tecnologia Anfíbia HIGRA
Análise Comparativa · Campanha Eixo Vertical · HIGRA

Eixo Vertical vs. Tecnologia Anfíbia HIGRA

Comparativo por critério operacional com base em dados documentados em campo. Resultados efetivos dependem da hidráulica e das condições específicas de cada sistema.

Critério Eixo Vertical Arquitetura convencional Tecnologia Anfíbia HIGRA Motor molhado oil-free · monobloco
MTBF / MTTR MTBF reduzido
Mancais intermediários são pontos críticos de falha recorrente. Desmontagem de eixo longo eleva o MTTR por intervenção. Ciclo corretivo tende a se repetir sem mudança arquitetural.
MTBF elevado MTTR reduzido
Eliminação do eixo prolongado e dos mancais intermediários reduz os principais focos de falha. Case Lages/SC: três conjuntos substituídos em 5 dias.
kWh/m³ Consumo crescente
Consumo específico piora com o desgaste e com a operação fora do BEP. Sem referência operacional clara, a degradação de eficiência é absorvida como custo fixo.
−36% a −66%
Redução documentada em campo. Lages/SC: 0,335 → 0,201 kWh/m³. Coruripe: 0,170 → 0,058 kWh/m³. Consumo específico passa a ser KPI operacional acompanhado em tempo real.
📈 % Uptime Interrupções frequentes
Corretivas estruturais e vulnerabilidade a cheias reduzem o % uptime. Ausência de configuração N+1 elimina a margem de segurança operacional.
Configuração 2+1 nativa
Reserva quente instalada e pronta para entrar. Reposicionamento de infraestrutura elétrica acima da cota de inundação favorece operação contínua em eventos extremos.
🌊 Resiliência a cheias Alta vulnerabilidade
Infraestrutura elétrica em cotas baixas. Cheias provocam paradas, queimas elétricas e MTTR alto. Cada evento climático extremo é uma crise operacional.
Resiliência documentada
Reposicionamento da infraestrutura elétrica acima da cota histórica de inundação. Case COPASA Cataguases/MG: eliminação de paradas por vulnerabilidade elétrica em cheias.
📉 Nível variável Instabilidade operacional
Níveis baixos induzem cavitação, operação em seco e instabilidade de fluxo. Sem estratégia operacional de ajuste, a bomba opera em condições extremas com frequência crescente.
Estável dentro e fora d’água
Motor molhado oil-free projetado para operar em nível variável. Sem risco de contaminação por óleo. Sem dependência de nível fixo para operação segura.
🔧 Facilidade de retrofit Obra civil extensa
Substituição exige desmontagem de eixo longo, adequação estrutural e longa parada operacional. Custo e prazo de intervenção elevados.
Obra civil mínima
Instalação em dias. Aproveitamento de tomada, poço e tubulações existentes quando aplicável. Case Lages/SC: três conjuntos instalados em 5 dias com parada mínima.
📡 Telemetria e O&M preditivo Instrumentação adicional
Monitoramento de condição exige instrumentação externa. Diagnóstico depende de inspeção presencial e histórico manual de O&M.
Telemetria nativa
Alarmes configuráveis (ex.: temperatura ~70 °C), protocolos abertos Modbus/IEC. Gestão energética e de ativos integrada sem instrumentação adicional.
Legenda: Limitação estrutural — eixo vertical Resultado documentado — tecnologia anfíbia HIGRA

O que os cases reais mostram além dos números de eficiência

Os três retrofits documentados pela HIGRA são frequentemente citados pelos ganhos de capacidade eeficiência energética. Pela ótica da vibração, confiabilidade e OPEX, eles revelam algo mais profundo.

bombas higra vila velha Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia

Lages/SC: substituição de eixo vertical em captação de saneamento

A captação operava com três bombas de eixo vertical prolongado (eixos de 10 a 12 metros) no RioCaveiras, com potência instalada de 1.050 CV e consumo específico de 0,335 kWh/m³. Após o retrofitcom Bombas Anfíbias HIGRA, o sistema passou a operar em configuração 2+1: duas bombas emoperação e uma em reserva instalada e pronta para entrar.

O dado mais relevante do ponto de vista de O&M: a desmontagem das três bombas antigas e ainstalação das novas anfíbias foi concluída em 5 dias. A eliminação dos eixos prolongados e dosmancais intermediários não apenas reduziu vibração e consumo específico. Reduziu o tempo deintervenção e aumentou a disponibilidade do sistema de forma estrutural.

COPASA Cataguases/MG: resiliência a cheias e eficiência do sistema

O aspecto mais relevante para este artigo é a reorganização da infraestrutura elétrica acima da cota deinundação histórica. Essa mudança, possível porque a nova arquitetura permitiu reposicionar osequipamentos com obra civil mínima, eliminou uma das principais causas de paradas em eventos decheia: a vulnerabilidade elétrica. O retrofit mudou a relação da estação com o ambiente, tornando-aresiliente a condições que antes eram crises operacionais recorrentes com MTTR alto e impacto diretono % uptime.

Coruripe: irrigação e indústria

A operação anterior registrava consumo específico de 0,170 kWh/m³. A combinação de mais vazãocom menos potência instalada só é possível quando a nova bomba opera em um ponto de eficiênciasignificativamente melhor. Por definição, isso significa menos esforço mecânico, menos vibração emais estabilidade operacional do sistema.

Figura 4 Vibração em Eixo Vertical: Causa Raiz e Roteiro de Retrofit com Bomba Anfíbia

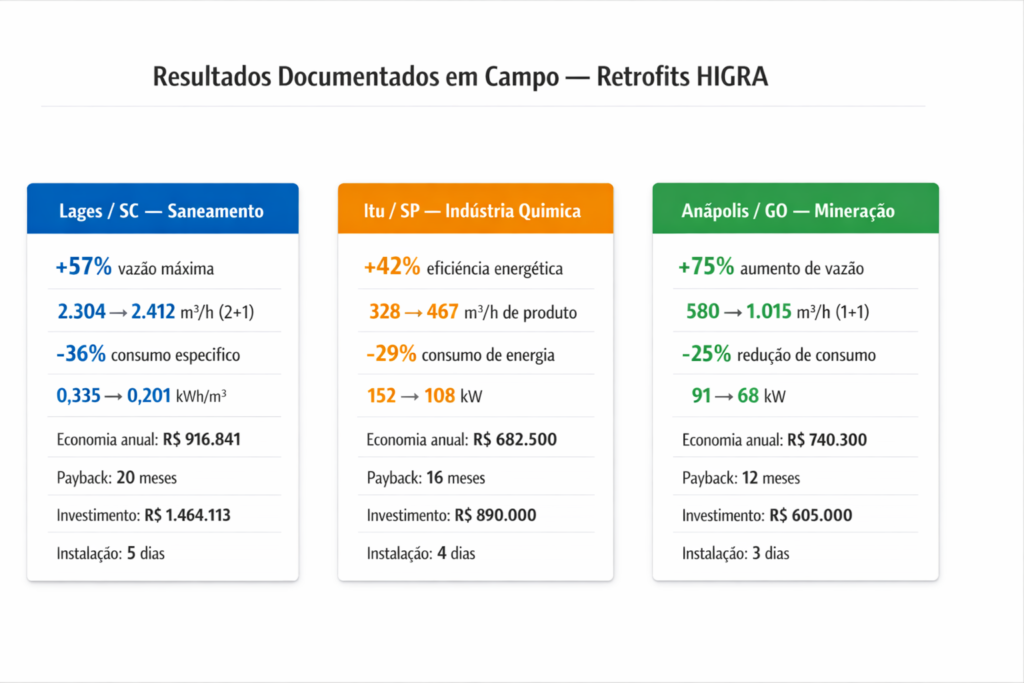

Figura 4 — Resultados documentados em campo: Lages/SC, COPASA Cataguases/MG e Coruripe

Resultados reais documentados em campo. Não são projeções para cenários não estudados. Resultados efetivos dependem da hidráulica edas condições específicas de cada sistema.

Veja mais sobre o assunto no artigo Quando substituir o Eixo Vertical por Bomba Anfíbia

Roteiro de retrofit em três etapas: do diagnóstico ao estudo técnico

Etapa 1

Checklist de Diagnóstico Rápido

Transforme percepção em registro estruturado

Organiza em uma página os sinais de operação fora do BEP e os indicadores de vulnerabilidade a cheias e variação de nível.

  • 8 sinais de operação fora do BEP — vibração, corrente, kWh/m³, MTTR, cavitação e outros
  • 3 sinais de vulnerabilidade — cheias, variação de nível, ausência de reserva
  • Campos de registro — 7 dias de medições: corrente, vazão, pressão, nível, vibração
  • Bloco de configuração de reserva — mapeamento da arquitetura atual e da margem disponível
↓ Entregável: registro de campo compartilhável com a engenharia
Etapa 2

Calculadora Conceitual de Indicadores

Do registro de campo aos KPIs do sistema

Com o checklist em mãos, a calculadora estima os indicadores operacionais e enquadra o perfil de risco da estação.

  • % Uptime / disponibilidade — calculado a partir do número de corretivas e do MTTR médio
  • Índice de risco operacional — Alto / Médio / Baixo com base no perfil de sinais
  • Faixa de redução de kWh/m³ — referência de −36% a −66% observada em retrofits similares
  • Faixas de capacidade — conservador (+57%), referência (+82%), agressivo (+146%)
  • Arquitetura de reserva recomendada — 2+1 ou reserva quente com base no perfil de risco
↓ Entregável: triagem técnica com KPIs e perfil de risco
Etapa 3

Template de RFI/RFQ para Estudo Técnico

Padronize o envio de informações para o estudo de retrofit

Quatro blocos de informação que a engenharia HIGRA precisa para montar o estudo de compatibilização completo.

  • Processo — vazões (m³/h ou L/s), pressão (mca), níveis, regime, qualidade da água
  • Equipamento atual — tipo, potência, rotação, curva, histórico de falhas, kWh/m³
  • Infraestrutura — layout, acessos, içamento, painéis, cota de inundação, automação, adutora
  • Medições disponíveis — vibração (mm/s), histórico de energia, cavitação, cheias, MTTR
↓ Entregável: estudo de retrofit turn-key pela engenharia HIGRA
Jornada do cliente — o que cada etapa habilita
Etapa 1 — Topo de funil
A equipe de O&M sai da percepção qualitativa (“vibra muito”, “quebra demais”) para um registro estruturado com dados reais, compartilhável com a diretoria e com a engenharia.
Etapa 2 — Meio de funil
Os KPIs calculados permitem comparar a situação atual com as referências de campo dos retrofits HIGRA e enquadrar o perfil de risco para priorização interna.
Etapa 3 — Fundo de funil
Com o template preenchido, a engenharia HIGRA monta o estudo de retrofit avaliando compatibilização hidráulica, mecânica, elétrica e de automação.

O que muda para O&M após o retrofit: KPIs que importam

Eficiência Energética

Consumo Específico (kWh/m³)

Antes
0,170–0,335
kWh/m³ — faixa observada nos três cases pré-retrofit
Depois
0,058–0,201
kWh/m³ — operação no BEP com nova arquitetura
−36% a −66% Lages/SC · Coruripe · COPASA
Como medir
  • Medidor de energia (kWh) no painel + medidor de vazão (m³/h) na adutora
  • Telemetria nativa HIGRA — protocolo Modbus/IEC, leitura contínua
  • Frequência de leitura recomendada: horária com consolidação diária
📈
Disponibilidade

% Uptime / Disponibilidade

Antes
Variável
Corretivas estruturais recorrentes sem margem de reserva
Depois
Configuração 2+1
Reserva quente instalada — uptime estruturalmente protegido
Reserva quente nativa Arquitetura 2+1 documentada
Como medir
  • Horas em operação / horas disponíveis no período — registro via SCADA ou telemetria
  • Registro de eventos de parada: corretiva, preventiva, cheia, falta de energia
  • Alarme configurável para acionamento automático da reserva
Confiabilidade

MTBF e MTTR

Antes
MTBF reduzido
Mancais intermediários como ponto crítico de falha recorrente
Depois
MTTR em dias
Lages/SC: 3 conjuntos substituídos em 5 dias
Sem eixo prolongado Sem mancais intermediários
Como medir
  • MTBF: intervalo médio entre falhas — registro de OS corretivas no CMMS
  • MTTR: tempo médio de reparo — abertura até retorno à operação normal
  • Comparar com histórico pré-retrofit para quantificar ganho de confiabilidade
📡
Integridade Mecânica

Vibração (mm/s RMS)

Antes
> 7,1 mm/s
Zona de alerta ANSI/HI 9.6.4 — risco de falha estrutural
Depois
< 4,5 mm/s
Zona aceitável — operação no BEP com nova arquitetura
Referência ANSI/HI 9.6.4 Zona aceitável: < 4,5 mm/s RMS
Como medir
  • Acelerômetro triaxial no corpo da bomba — leitura em mm/s RMS
  • Alarme configurável: alerta em 4,5 mm/s, crítico em 7,1 mm/s
  • Análise espectral para identificar frequência dominante (desbalanceamento, cavitação, ressonância)
🌡
Condição de Mancais

Temperatura de Mancais (°C)

Antes
Sem referência
Monitoramento dependia de inspeção presencial e toque manual
Depois
Alarme ~70 °C
Alarme configurável — antecipação de falha antes da parada forçada
Telemetria nativa Alarme configurável por threshold
Como medir
  • Sensor PT100 ou termopar integrado ao painel de controle HIGRA
  • Threshold de alarme: ~70 °C (ajustável conforme especificação do fabricante)
  • Tendência de temperatura como indicador preditivo — elevação gradual sinaliza desgaste
💰
OPEX Energético

Economia Anual (R$/ano)

Antes
Custo fixo
Degradação de eficiência absorvida como custo operacional sem referência
Depois
R$ 310k–917k
Faixa documentada nos três cases — Coruripe a Lages/SC
Payback 4–20 meses Coruripe (4 m) · Lages/SC (20 m)
Como medir
  • kWh consumido × tarifa vigente (R$/kWh) × horas de operação anuais
  • Comparar com baseline pré-retrofit para calcular economia real acumulada
  • Relatório mensal de OPEX energético — exportável via telemetria HIGRA
📡

Telemetria nativa HIGRA — o que é monitorado em tempo real

Protocolos abertos Modbus / IEC · Integração com SCADA existente
Energia
  • kWh/m³ — consumo específico
  • kW — potência ativa
  • cos φ — fator de potência
  • A — corrente por fase
Processo
  • m³/h — vazão instantânea
  • mca — pressão de descarga
  • m — nível do poço
  • rpm — rotação do conjunto
Condição mecânica
  • mm/s RMS — vibração
  • °C — temperatura de mancais
  • h — horas de operação
  • Eventos — alarmes e paradas
Alarmes configuráveis
  • Vibração > 4,5 mm/s (alerta)
  • Vibração > 7,1 mm/s (crítico)
  • Temperatura > ~70 °C
  • Nível mínimo — proteção contra seco
6
KPIs monitorados
em tempo real
−36% a −66%
Redução de kWh/m³
documentada em campo
4–20 meses
Payback documentado
nos três cases

Conclusão

A vibração em eixo vertical é o ponto visível de uma cadeia de problemas: desalinhamento progressivo ,folga de mancais, instabilidade hidráulica, operação fora do BEP, rigidez estrutural insuficiente e vulnerabilidade a cheias.

Ela também é o gatilho que permite iniciar uma conversa diferente, não sobre qual peça trocar, mas sobre qual arquitetura faz mais sentido para a operação atual e futura da captação.

Os cases de Lages, COPASA e Coruripe mostram que, quando essa conversa é conduzida com dados reais e critérios técnicos, os resultados vão além da redução de vibração: mais capacidade, menos kWh/m³, mais resiliência, MTBF maior e OPEX estruturalmente menor.

O caminho começa com um checklist. Evolui para KPIs. Chega a um estudo técnico de retrofit turn-key que transforma a previsibilidade e a eficiência da captação.

Solicite o estudo técnico de retrofit para a sua estação

A engenharia HIGRA avalia compatibilização hidráulica, mecânica, elétrica e de automação com base nos dados do seu sistema.

WhatsApp

Chat Widget
🤖

Assistente Virtual

Online agora

Olá! Antes de começar 👋

Preencha os dados abaixo para iniciarmos o atendimento.

Informe seu nome.
Informe um e-mail válido.
Informe o telefone.
Selecione o estado.
Selecione o assunto.
🔄 Conversa anterior restaurada

Conversa encerrada

Obrigado pelo contato!
Se precisar de mais ajuda, inicie uma nova conversa.
