Hidrogeração de energia limpa e renovável
Turbogeradores Anfíbios (TGA)
Equipamento integrado de turbina e gerador elétrico submerso que transforma o potencial hidroenergético de barragens, adutoras e quedas d'água em energia limpa, renovável e sincronizada com a rede (On-Grid).
5 kW a 600 kWPotência de geração por TGA
Até 10.000 m³/hVazão de operação
5 a 200 mcaQuedas e pressões
On-GridMicro e minigeração distribuída
O produto
Energia onde a água passa, sem desperdiçar potencial
O Turbogerador Anfíbio (TGA) é o coração da UCHA (Usina Compacta de Hidrogeração Anfíbia): uma solução integrada para hidrogeração de energia limpa e renovável a partir dos potenciais hidroenergéticos disponíveis nas mais diversas fontes hídricas.
Em vez de dissipar energia em válvulas e desníveis, a UCHA aproveita essa pressão para gerar eletricidade junto ao ponto de consumo, operando como geração distribuída. A HIGRA entrega o sistema completo, do equipamento à automação, com posta em marcha e suporte pós-venda. Conheça as soluções turnkey HIGRA.
Destaques
Por que escolher o TGA HIGRA
Engenharia de hidrogeração pensada para entregar resultado de operação, não apenas um equipamento.
Geração distribuída On-Grid
Energia gerada junto ao consumidor, sincronizada com a rede local, reduzindo perdas de transmissão.
Tecnologia anfíbia
Sistema monobloco e compacto, instalável submerso, enterrado ou ao ar livre, em qualquer posição.
Sem alinhamento de eixo
Conceito que dispensa alinhamento e facilita a instalação e a remoção do equipamento.
Turbina sob medida
Cada turbina é projetada e otimizada por simulação CFD para o ponto de operação da aplicação.
Sistema completo turnkey
Acionamento, controle e devolução de energia entregues prontos para operar, projeto chave na mão.
Conformidade e durabilidade
Projeto que atende à NR12, alta eficiência, baixo ruído e 100% dos equipamentos testados em laboratório.
TGA | Principais características
Tudo o que faz o TGA render mais
- Gerador elétrico interno / acoplado
- Tecnologia anfíbia
- Sistema monobloco e compacto
- Fácil instalação em qualquer posição
- Baixo custo de implantação
- Sem necessidade de alinhamento de eixo
- Instalação e remoção facilitadas
- Alta eficiência e durabilidade
- Silencioso
- Instalações submersas, enterradas ou ao ar livre
- Micro e minigeração distribuída On-Grid
5 kW a 600 kWPotência de geração
10.000 m³/hVazões de até
5 a 200 mcaQuedas (pressões)
On-GridTecnologia
Valor unitário por TGA, passível de ampliação por meio de modulação em série e/ou em paralelo.
Material técnico
Receba o catálogo completo dos Turbogeradores Anfíbios
Preencha os dados e acesse o material técnico pronto para a sua equipe de engenharia.
- Especificações e faixas de operação do TGA
- Tipos de turbina e aplicações por queda e vazão
- Cases reais com resultados de geração
UCHA | Solução integrada
Usina Compacta de Hidrogeração Anfíbia
As UCHAs já são fornecidas completas, com todo o sistema de acionamento, controle e devolução de energia elétrica sincronizada com a rede local. A engenharia da HIGRA desenvolveu, em parceria com grandes marcas mundiais, todo o controle automatizado de energia e rotação do gerador, buscando sempre o melhor ponto de operação.
Barragens
Aproveitamento do desnível e da vazão disponíveis em barragens e canais.
Adutoras
Geração em adutoras de água bruta, água tratada e esgoto tratado.
Quedas d'água
Rios, cachoeiras, quedas e chegadas de reservatórios.

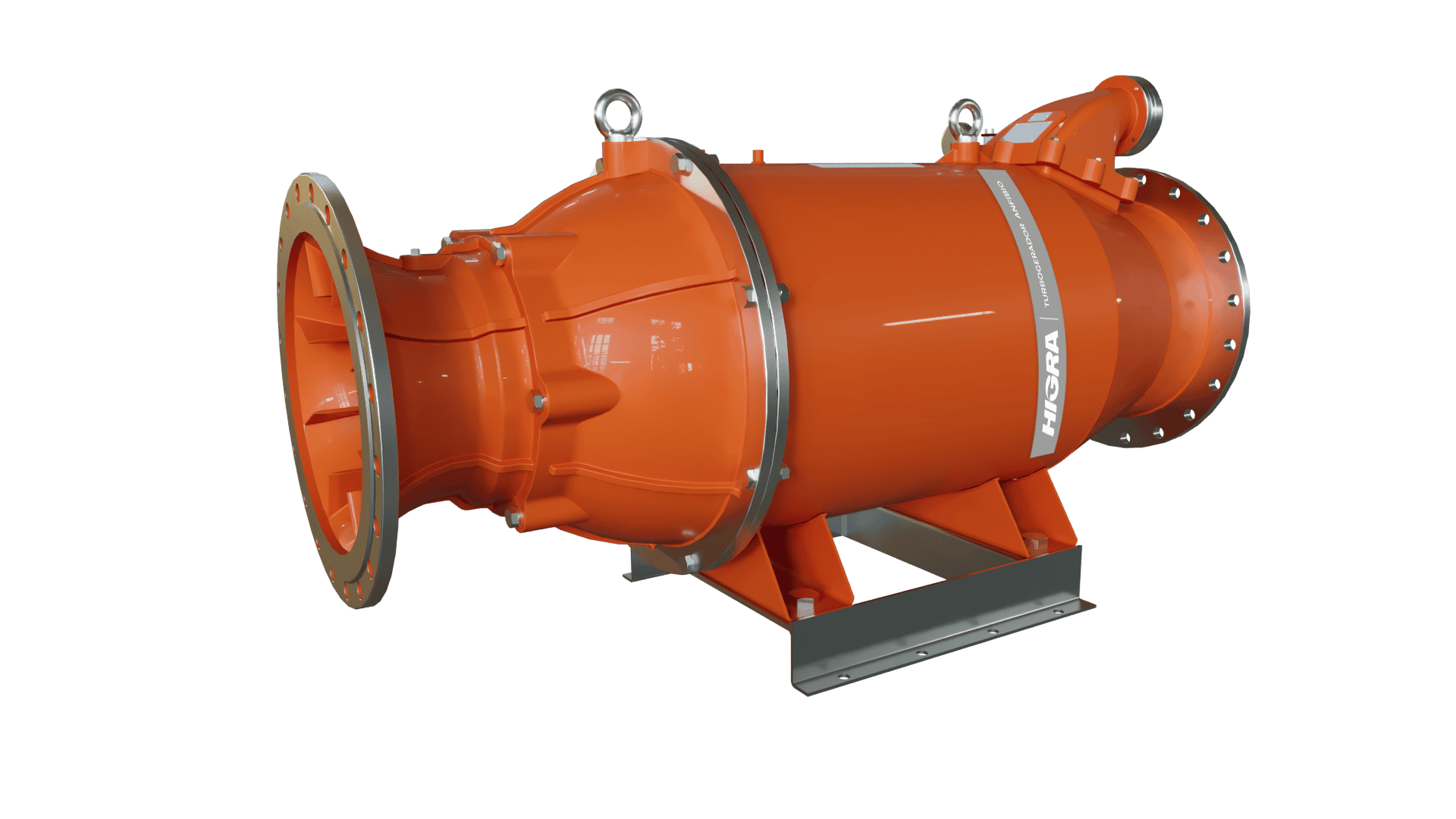

Turbogerador Anfíbio
O coração da UCHA

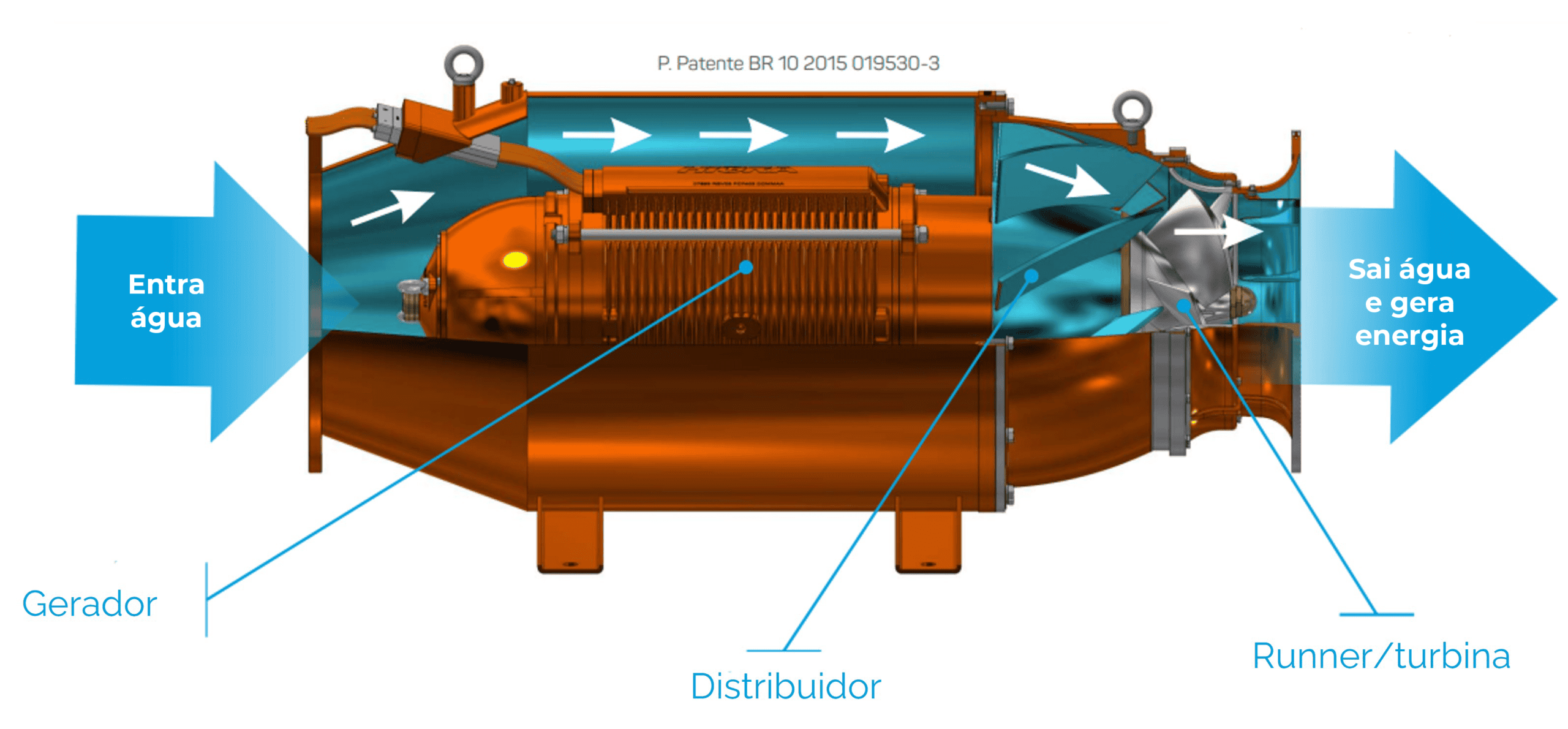

O TGA é o principal componente da usina: um equipamento integrado, composto por turbina e gerador elétrico em um único corpo.
- Turbina projetada conforme as condições operacionais da aplicação, otimizada por CFD para alto rendimento.
- Gerador elétrico do tipo submerso molhado, refrigerado pelo próprio fluido que passa pela máquina.
- Distribuidor que direciona o escoamento e maximiza o aproveitamento hidroenergético.
Tecnologia patenteada: BR 10 2015 019530-3.
Turbogerador Anfíbio (TGA)
Gerador molhado
Refrigerado pela própria água que gera energia
O gerador elétrico do TGA é do tipo submerso molhado: é refrigerado pelo próprio fluido que passa pela máquina, o que garante uma excelente condição de rendimento de forma contínua.
- Refrigeração natural pelo escoamento, sem sistemas auxiliares.
- Operação estável e silenciosa, com alta durabilidade.
- Permite o conceito monobloco compacto, sem alinhamento de eixo.
Gerador submerso molhado em operação
Tipos de turbinas | TGA
Cada aplicação é única, a turbina ideal também
Por simulação computacional avançada, a HIGRA projeta e otimiza cada turbina para extrair o máximo do potencial disponível.
Pequenas vazões
Pás fixas

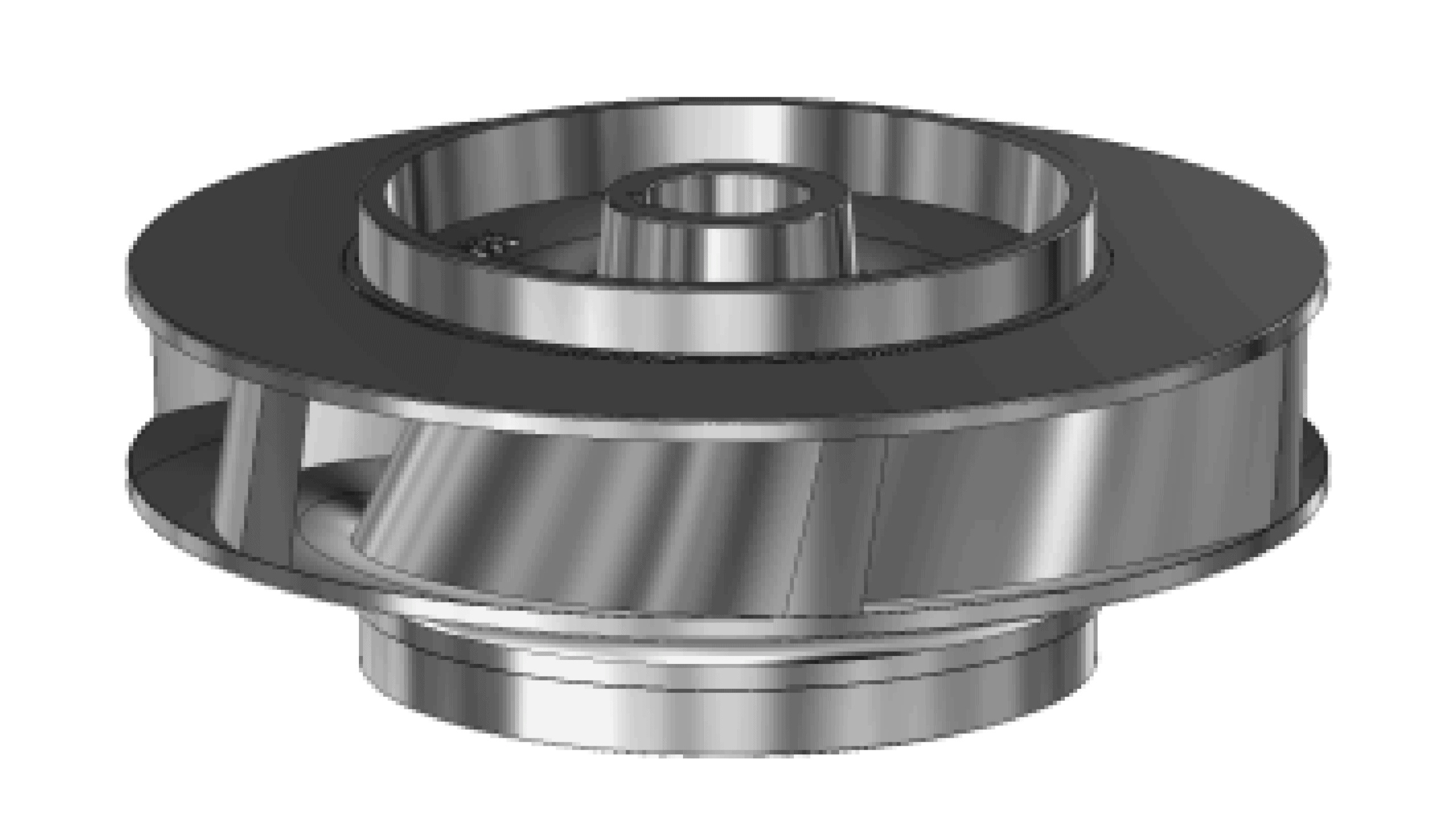

Turbina FrancisAlta queda | 50 m a 100 m

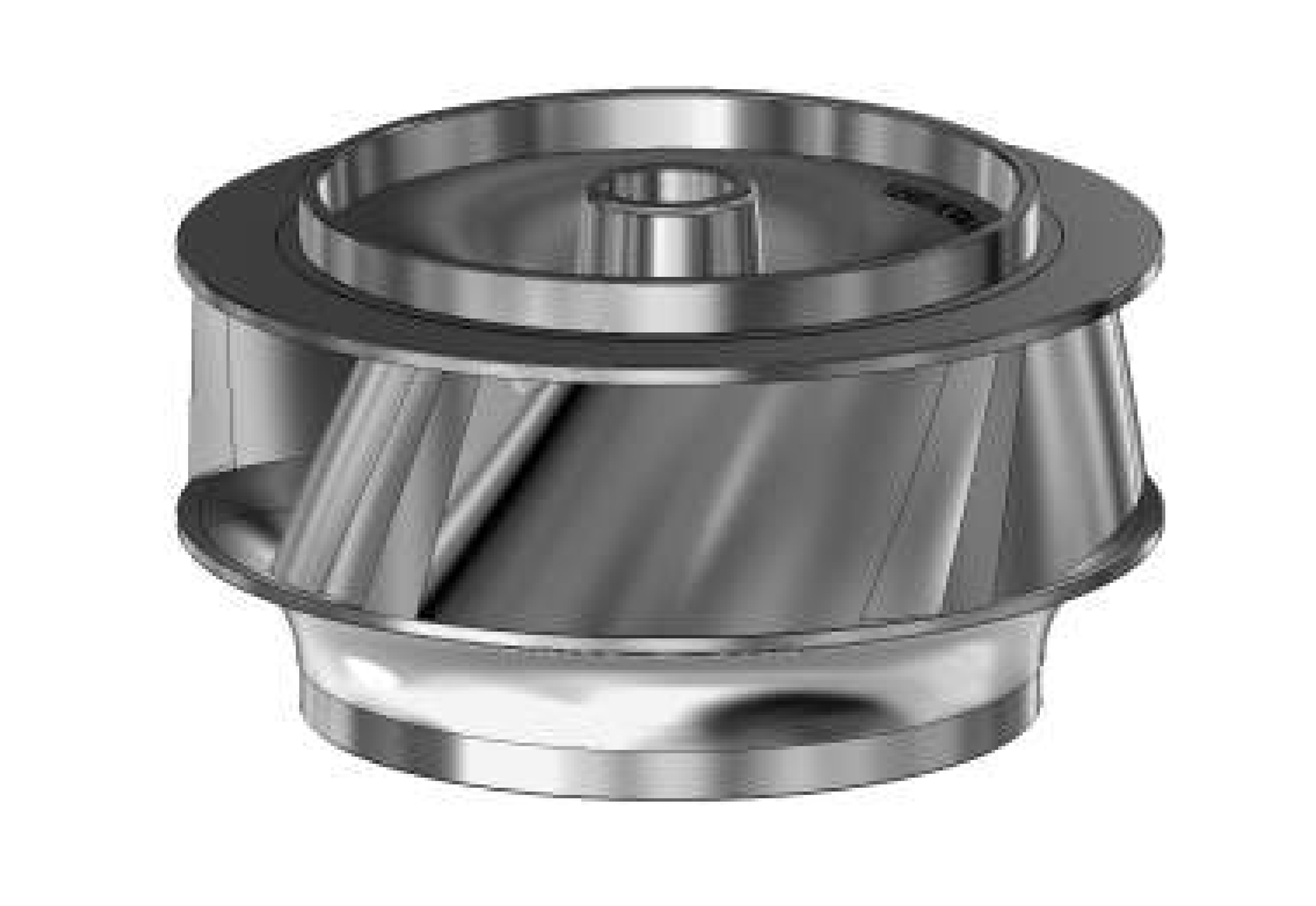

Turbina FrancisMédia queda | 40 m a 70 m

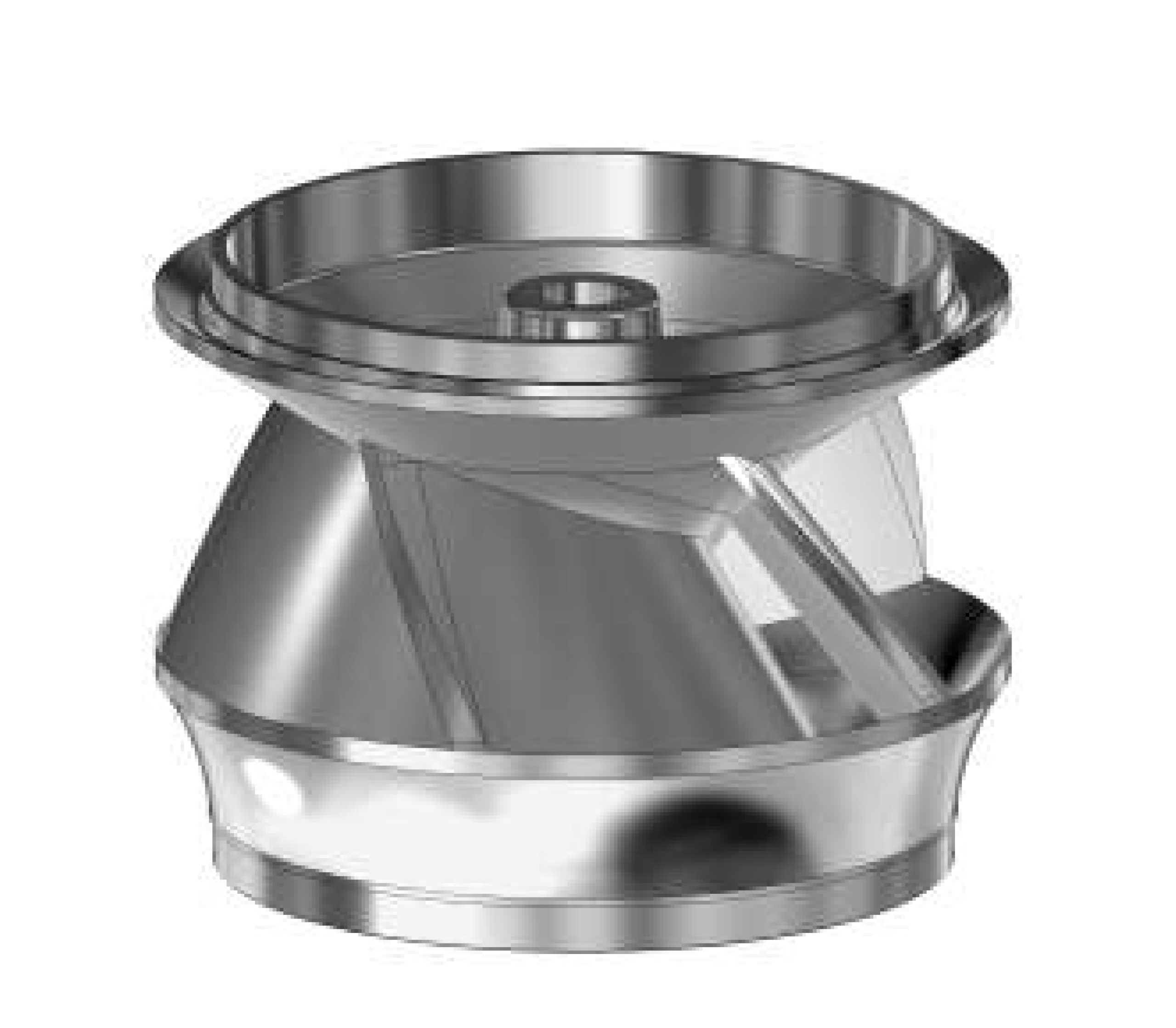

Turbina FrancisBaixa queda | 25 m a 50 m
Médias vazões
Pás fixas

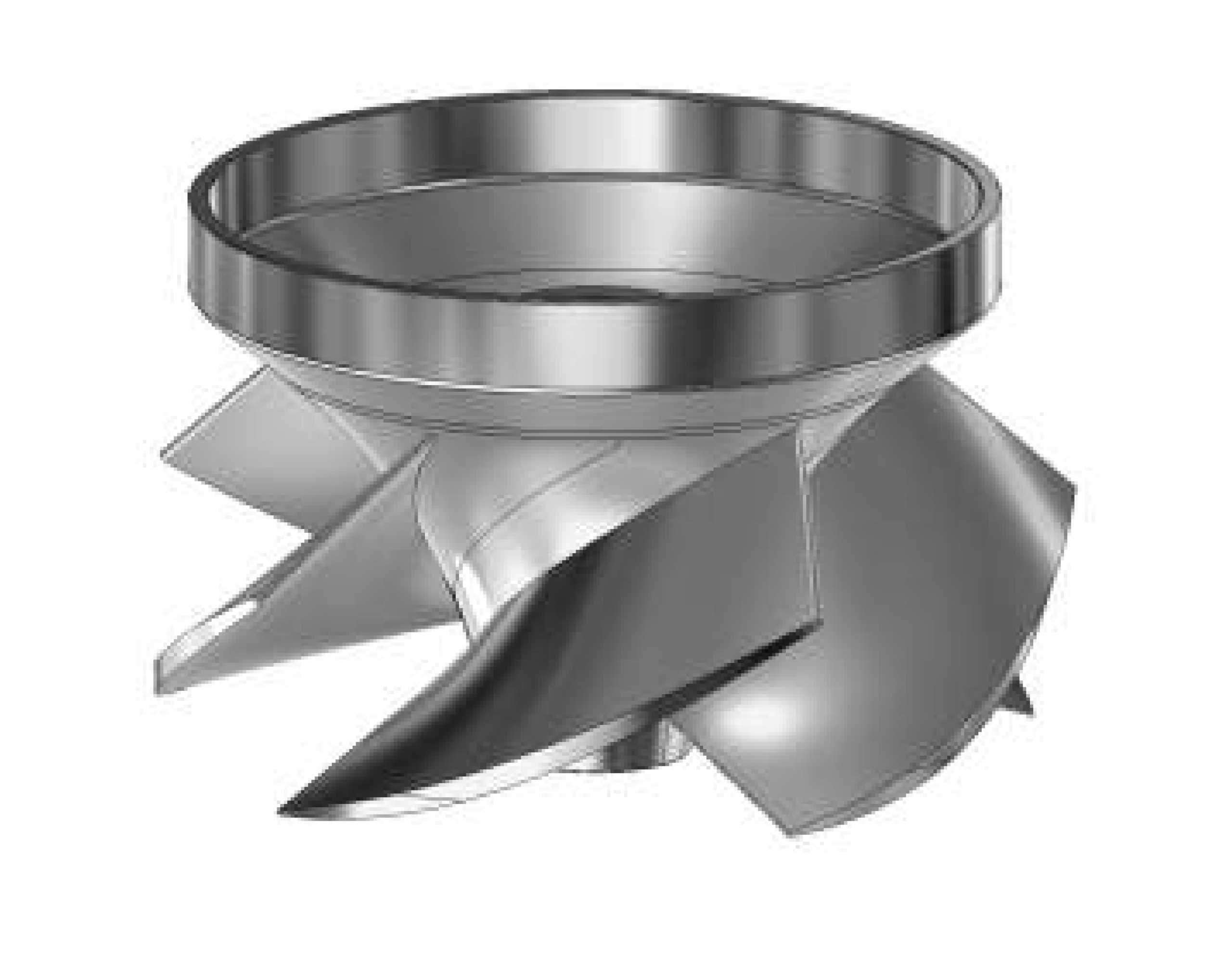

Turbina PropellerMédia queda | 15 m a 30 m

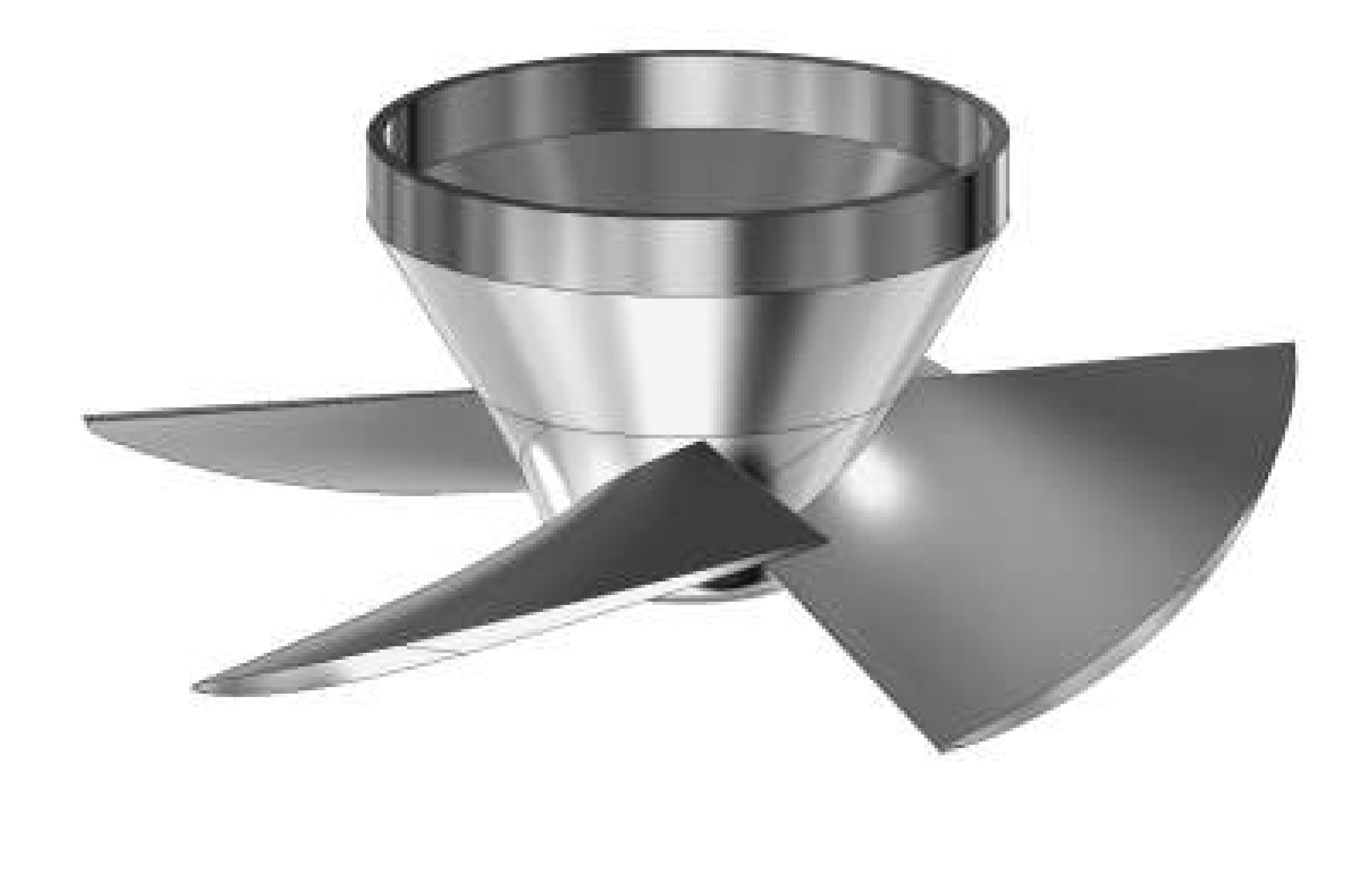

Turbina PropellerBaixa queda | 5 m a 10 m
Grandes vazões
Lançamento | Pás móveis

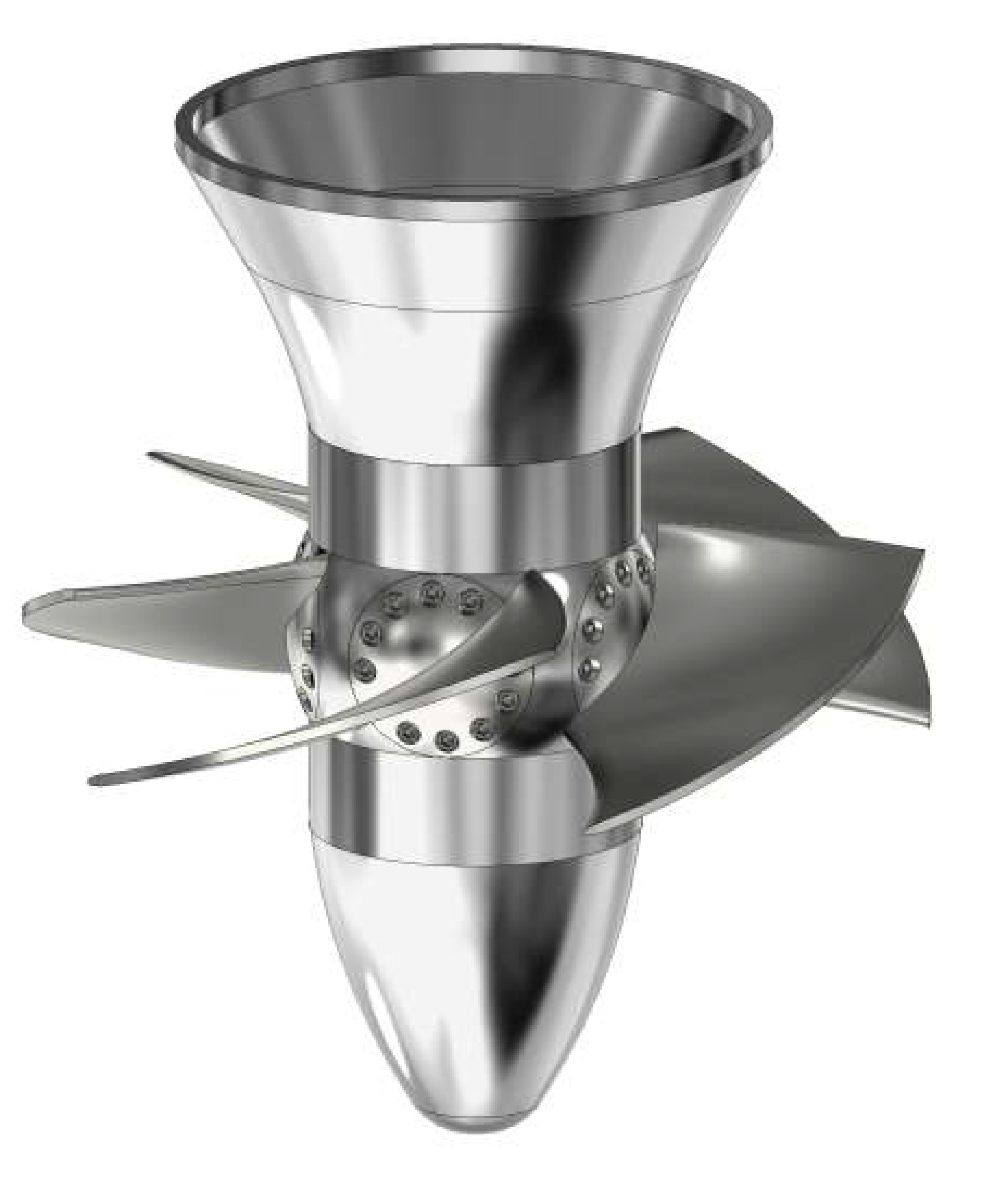

Turbina KaplanQueda variável | 5 m a 20 m
Pás móveis para máxima adaptação à variação de queda e vazão.
Diferencial CFD
Engenharia validada por simulação
O desenvolvimento das turbinas e distribuidores é feito com CFD (Computational Fluid Dynamics), a simulação numérica de escoamento de fluidos usada por indústrias de ponta. O objetivo é o máximo rendimento hidroenergético em cada projeto.
- Modelagem CAD 3D de todos os componentes do TGA.
- Otimização de geometria para alto rendimento.
- 100% dos equipamentos testados em laboratório de ensaios hidroenergéticos e/ou CFD.

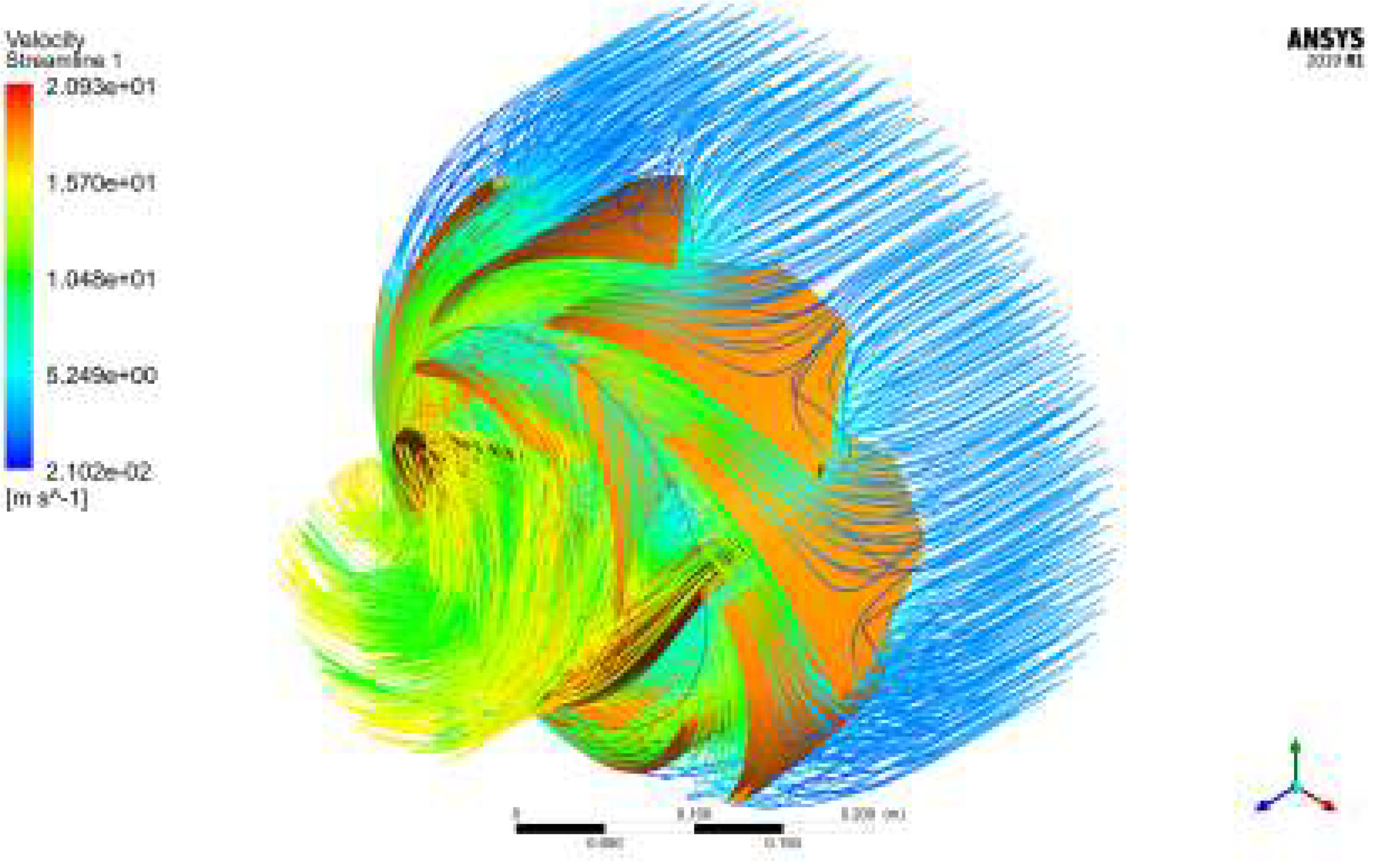

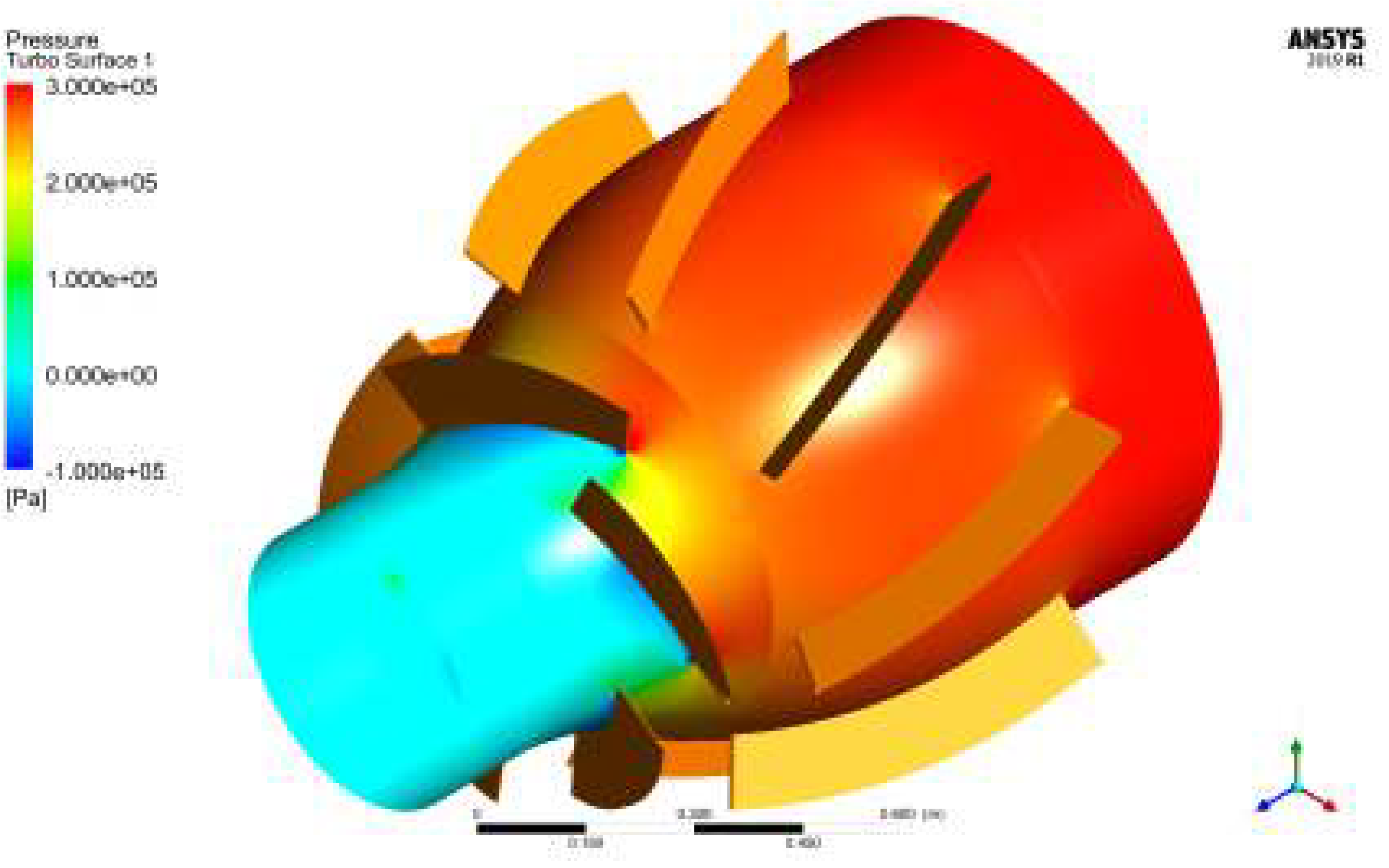

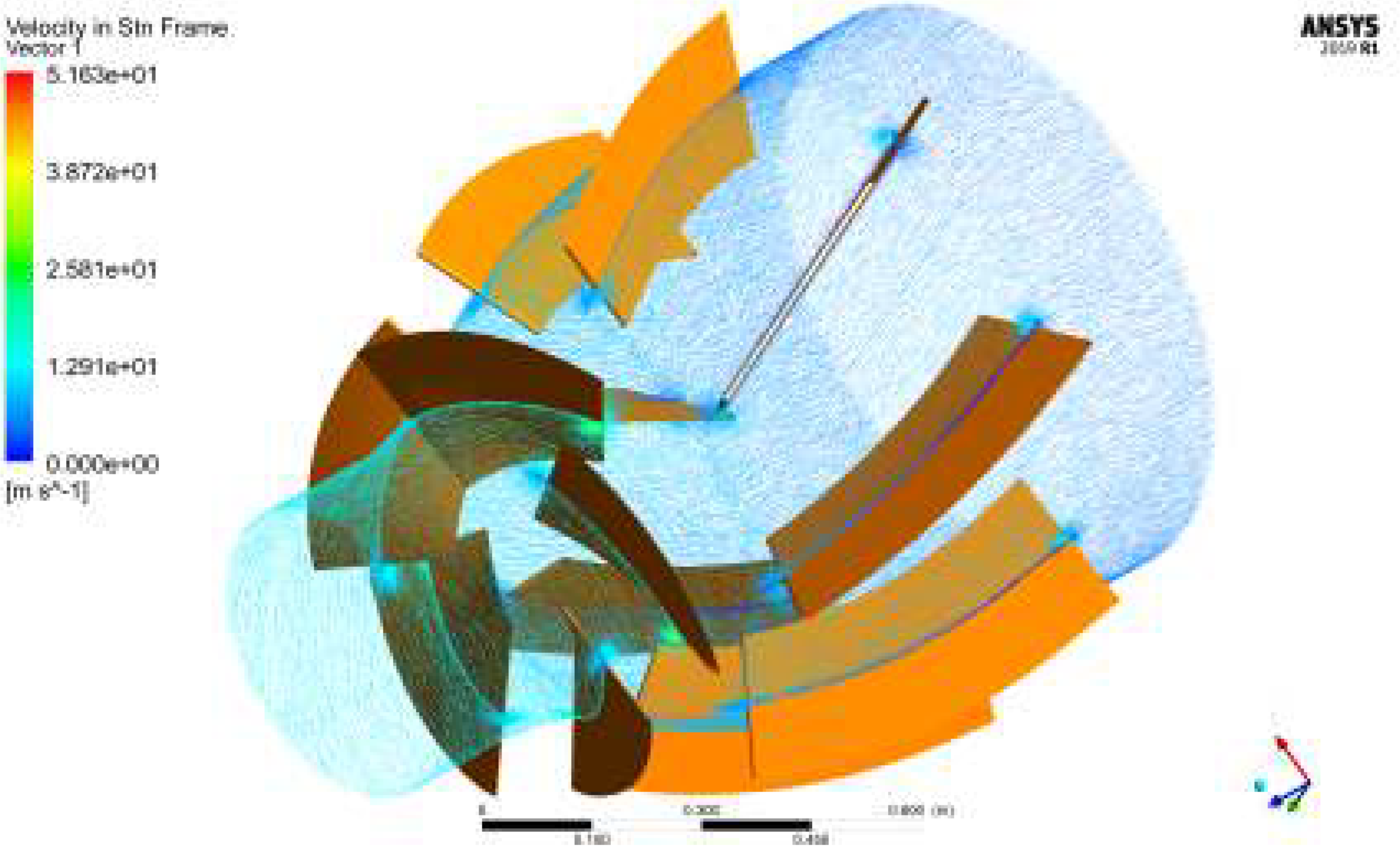

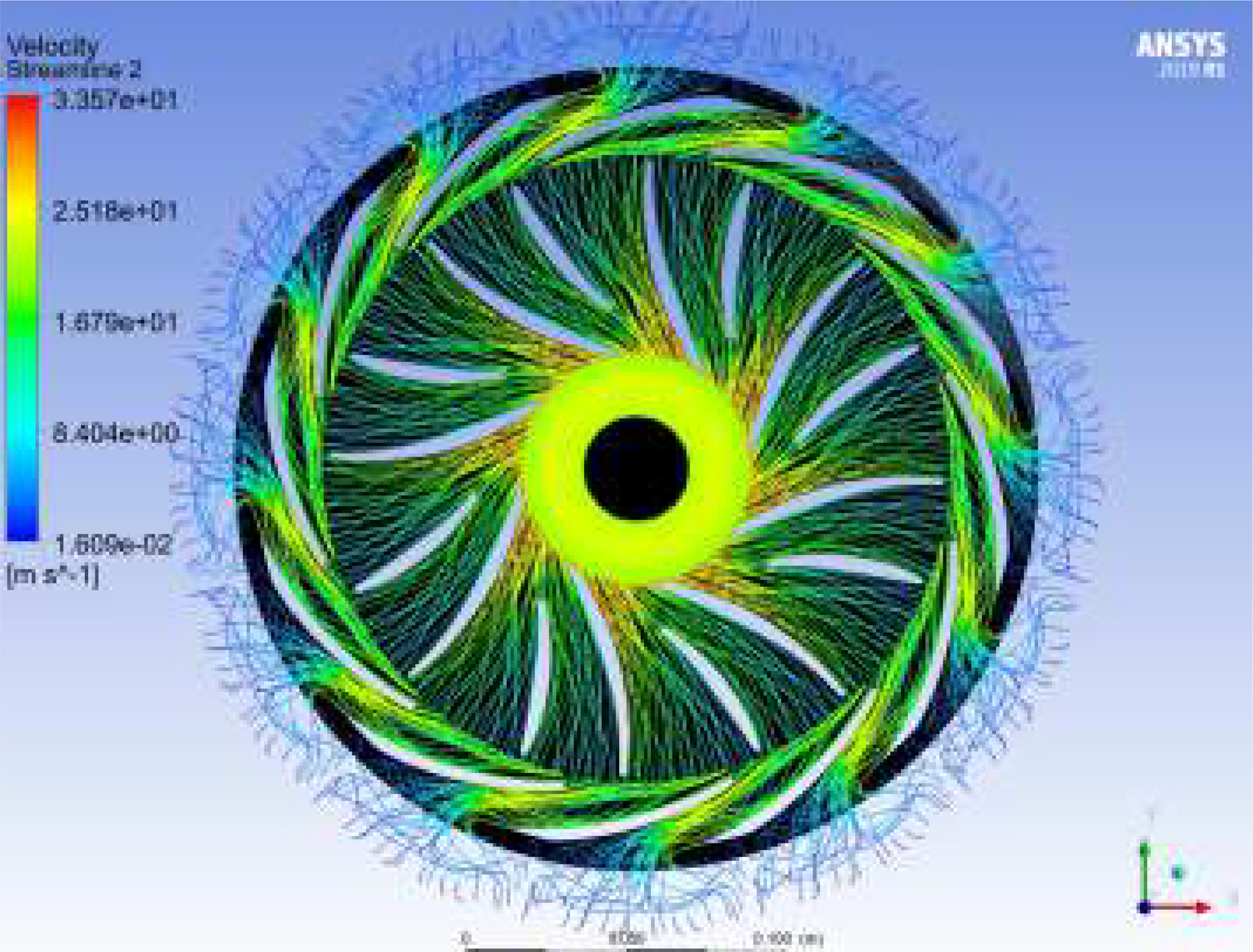

Simulações CFD de escoamento das turbinas do TGA
Conectando a UCHA
IoT e Indústria 4.0
A UCHA é conectada a uma central de controle local com conexão remota, permitindo operação e monitoramento contínuos. O uso de banco de dados habilita a gestão completa de operação e manutenção. O projeto atende à norma NR12.
Aplicação sensorizada
Sensores no TGA e nos demais componentes monitoram a operação em tempo real.
Transmissão 4G
Conexão remota com tablets, smartphones e sistemas supervisórios.
Software de controle local
Central de controle que comanda a usina e o ponto de operação.
Banco de dados
Histórico completo para gestão de operação e manutenção.
App móvel
Informação remota e acompanhamento do sistema de geração.
Análise de dados
Geração de dados para manutenção preventiva e preditiva.
Gestão operacional a distânciaControle total das variáveisGestão do controle de energiaManutenção preventiva e preditiva
Aplicações típicas
Onde a UCHA gera energia

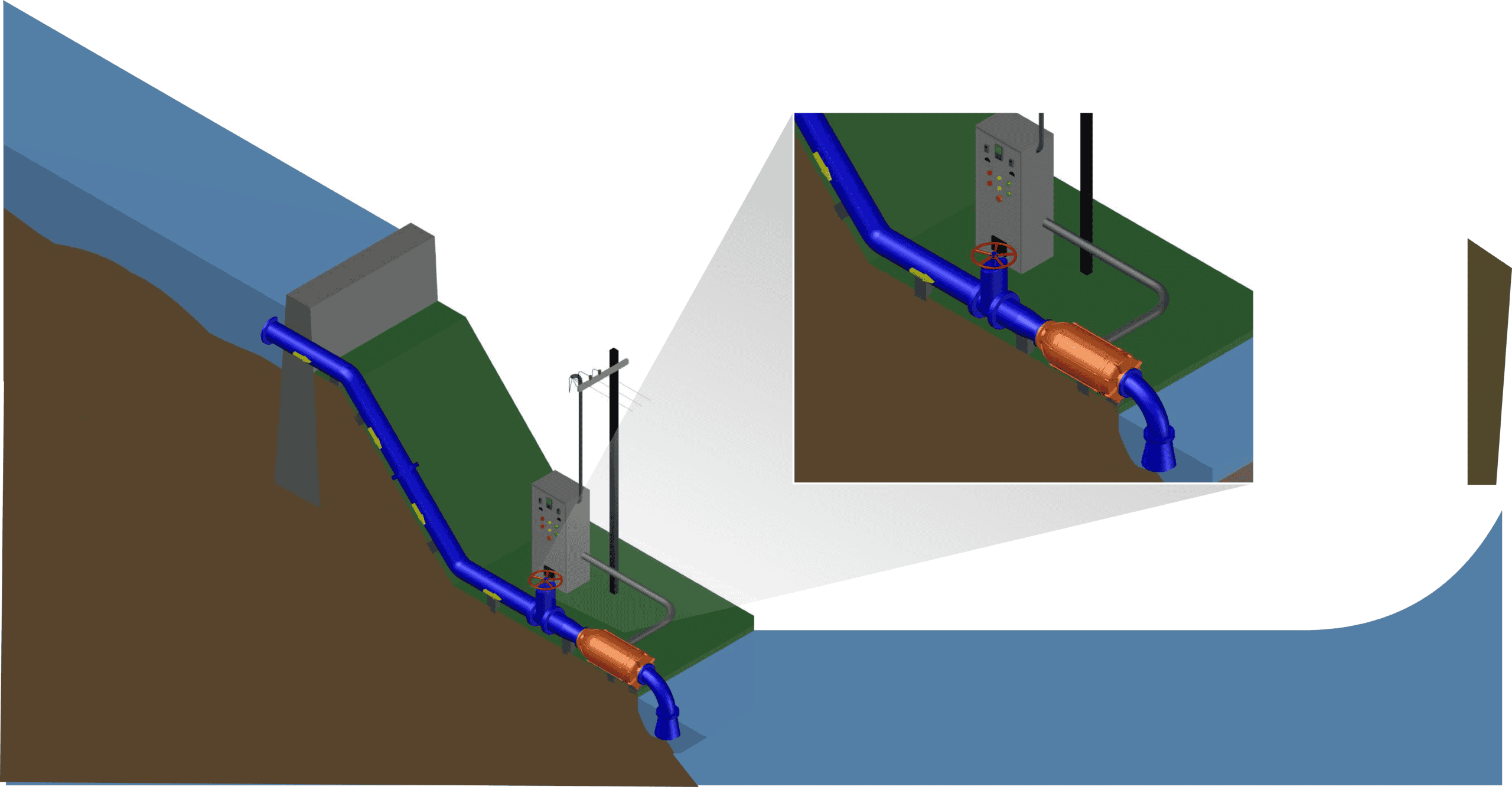

Barragens e canais
Aproveitamento de desnível e vazão em barragens e canais abertos.

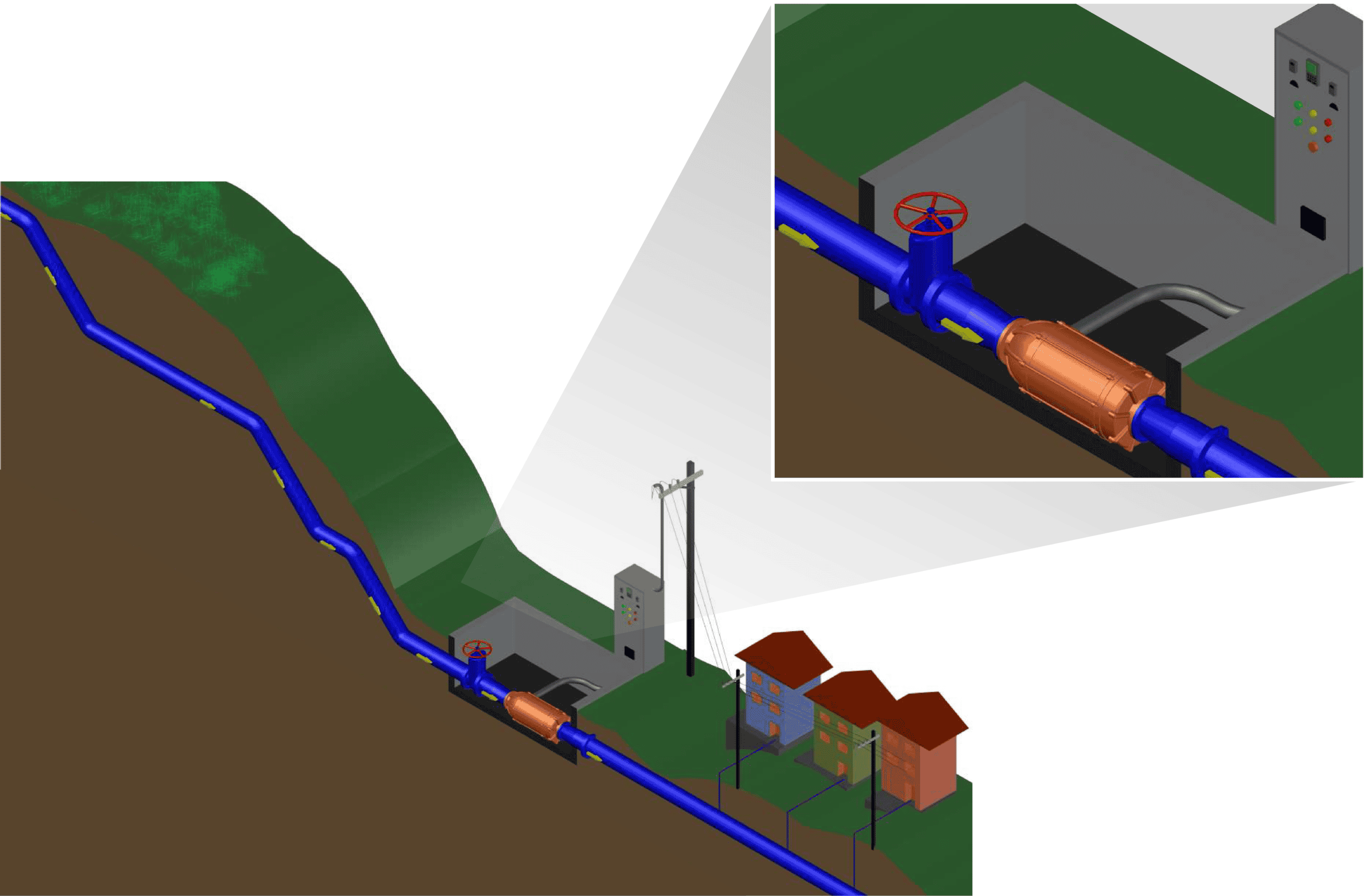

Adutoras
Água bruta, água tratada e esgoto tratado.

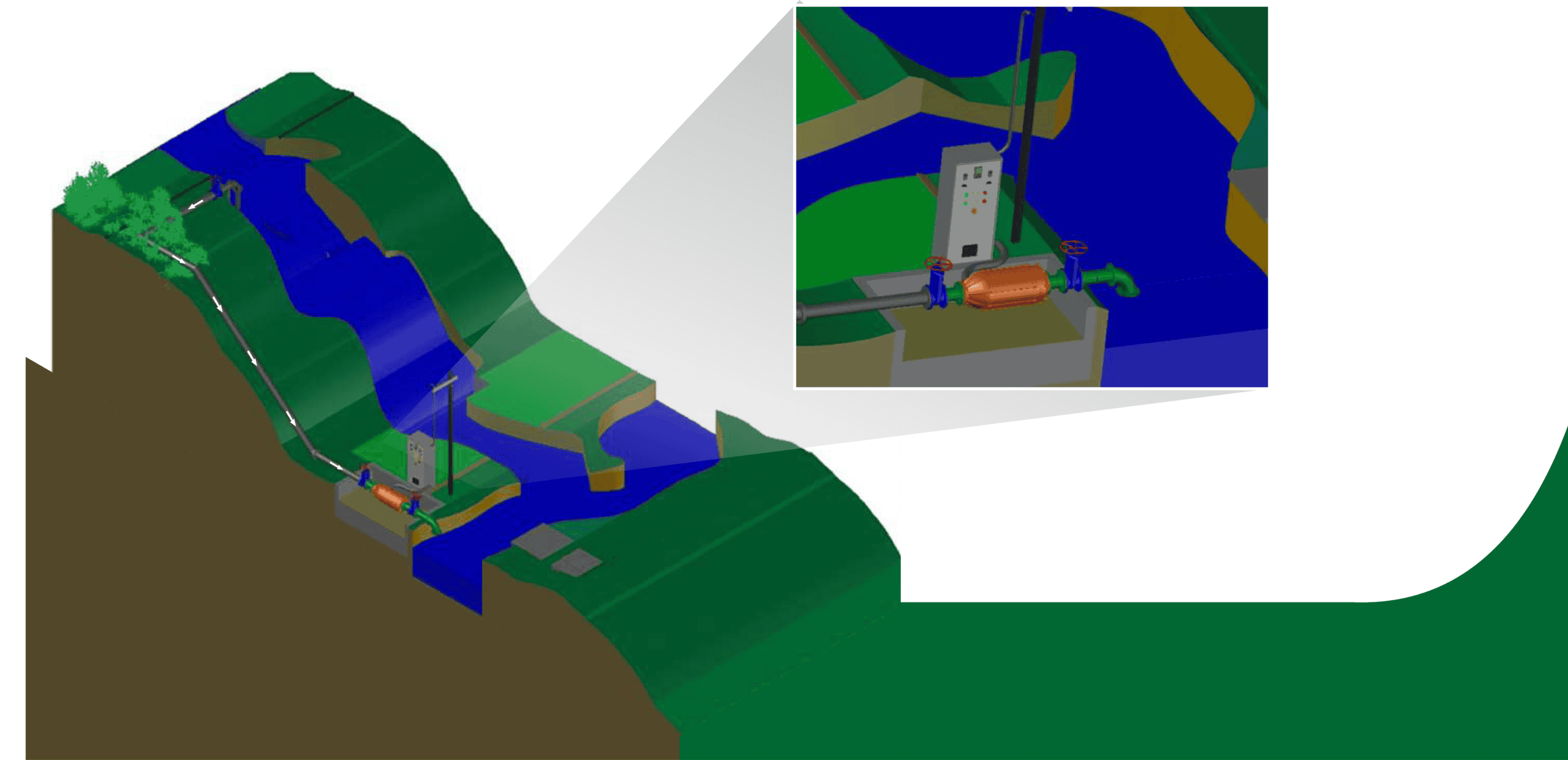

Rios, cachoeiras e quedas d'água
Geração em quedas naturais e cursos de água.

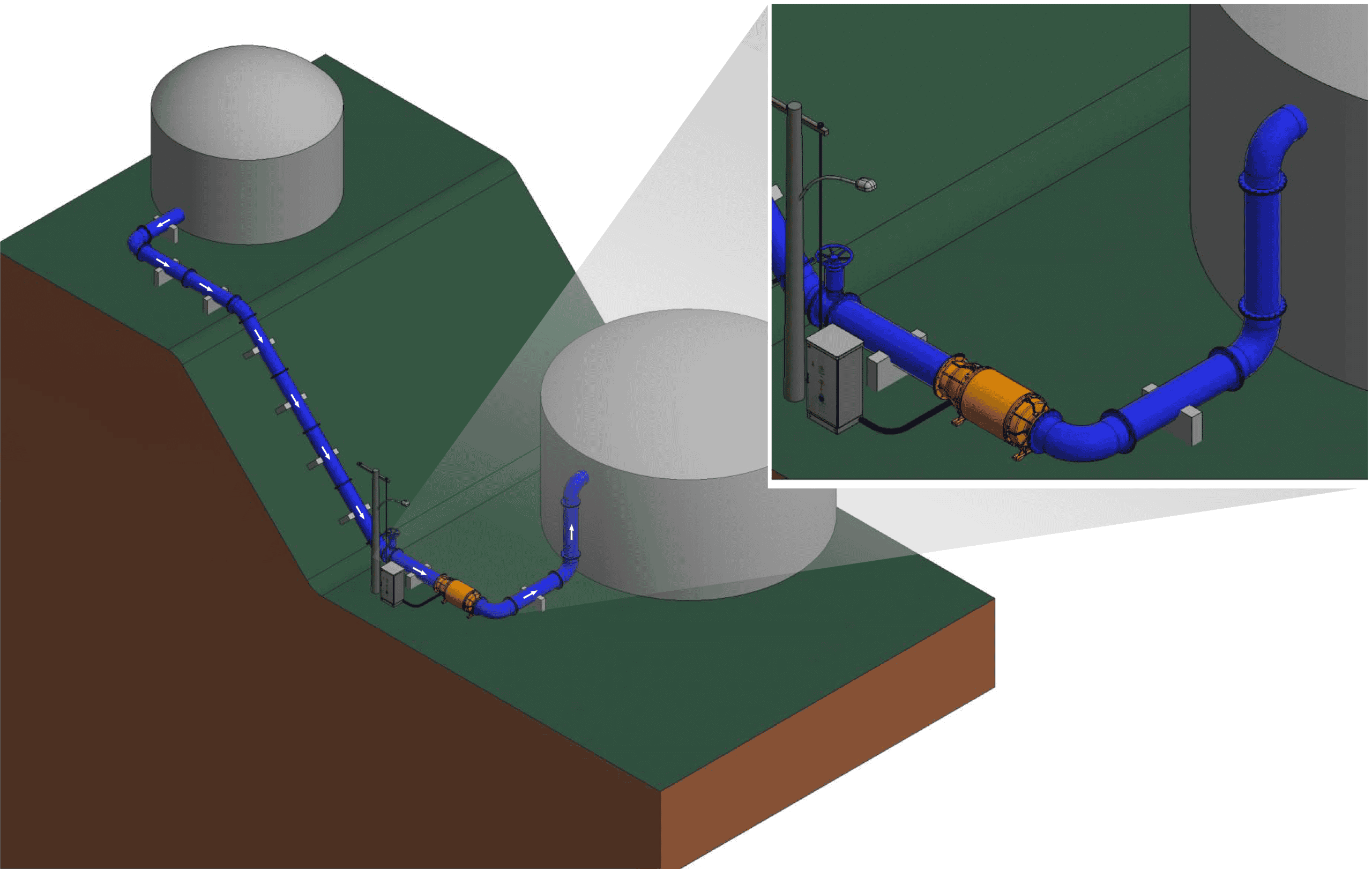

Chegadas de reservatórios
Recuperação de energia na entrada de reservatórios.
Substituição de VRPs
Uma das principais aplicações está na substituição total ou parcial de Válvulas Redutoras de Pressão em sistemas de abastecimento: o equipamento mantém a pressão de saída estável, independente da variação na alimentação, e aproveita a energia antes dissipada pela válvula para gerar eletricidade.
Cases
Resultados comprovados em campo
De centrais geradoras a adutoras de saneamento, projetos reais convertendo pressão e vazão em energia limpa.

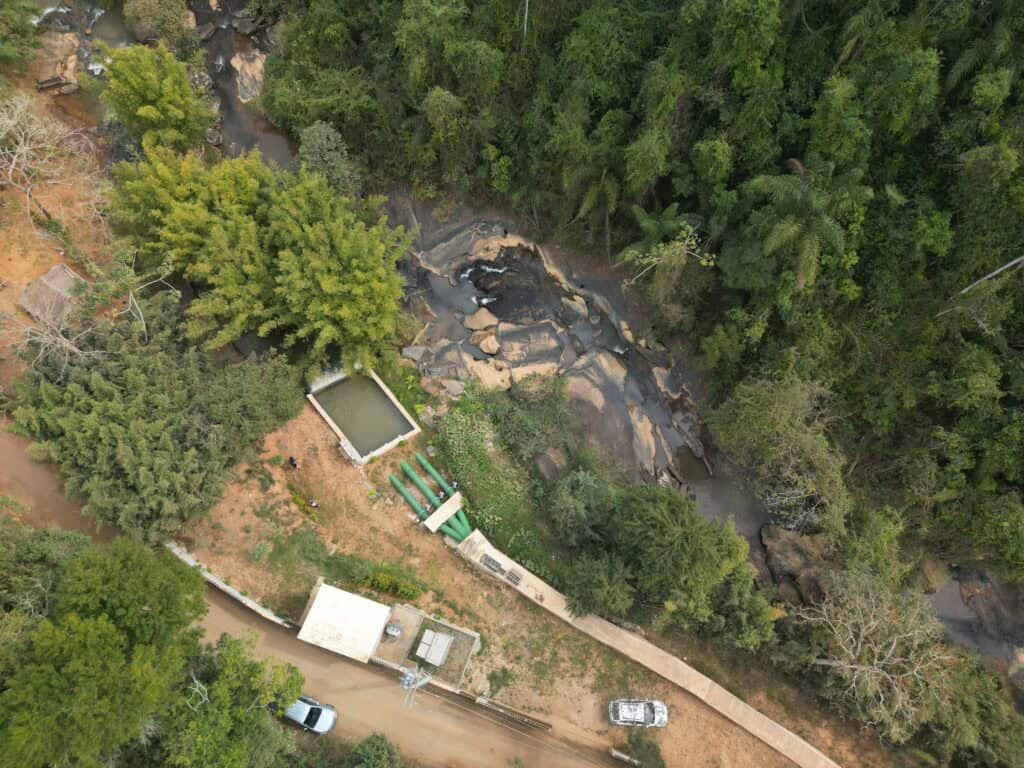

CGH · São Fidélis, MG
CGH modular de baixo impacto ambiental
210 kWem 3 turbogeradores anfíbios (2 de 55 kW e 1 de 100 kW)
cerca de 40%menos CAPEX que uma usina convencional
Arranjo modular com obra civil enxuta e zero intervenção no leito do rio. Em operação 24 horas por dia desde o início de 2025, sem intervenções corretivas e com licenciamento simplificado.
Ver projeto completoSABESP · São Paulo
Substituição de VRPs por TGA em adutora DN800
cerca de 79%de eficiência de conversão
612.730 kWhgerados em 26 meses de operação
Os TGAs substituíram integralmente as válvulas redutoras de pressão, mantendo a distribuição entre 24 e 26 mca e convertendo a sobra de pressão em energia. Média de 50 kW, picos de 72 kW e ruído abaixo de 50 dB, com redundância operacional.
Ver projeto completo
Águas de Joinville · SC
Geração de energia na adutora do R-5
28,8 MWhgerados por mês (potência de até 40 kW)
R$ 300 milde economia anual estimada
Uma turbina em linha aproveita a sobra de pressão da adutora e injeta energia na rede da distribuidora, virando créditos, sem interferir na pressão que chega aos imóveis. Operação remota e modelo replicável em outros reservatórios.
Ver projeto completoVeja todos os projetos HIGRA.
Dúvidas frequentes
Perguntas sobre os Turbogeradores Anfíbios
O que é um Turbogerador Anfíbio (TGA)?
É o equipamento integrado que une turbina e gerador elétrico submerso em um único corpo, principal componente da UCHA. Ele converte o potencial hidroenergético (vazão e queda) em energia elétrica limpa e renovável.
Qual a faixa de operação do TGA?
Cada TGA gera de 5 kW a 500 kW, opera com vazões de até 10.000 m³/h e quedas de 4 a 200 mca. Esses valores são unitários e podem ser ampliados por modulação em série e/ou em paralelo.
O TGA substitui válvulas redutoras de pressão (VRPs)?
Sim. Em sistemas de abastecimento, a UCHA pode substituir total ou parcialmente as VRPs: mantém a pressão de saída estável, independente da variação na alimentação, e aproveita a energia antes dissipada para gerar eletricidade.
A UCHA é entregue como sistema completo?
Sim. As UCHAs são fornecidas completas (turnkey), com acionamento, controle automatizado e devolução de energia sincronizada com a rede local, além de conectividade IoT e projeto que atende à NR12. Conheça as soluções turnkey HIGRA.
Onde o TGA pode ser instalado?
O conceito anfíbio e monobloco permite instalação submersa, enterrada ou ao ar livre, em qualquer posição, sem necessidade de alinhamento de eixo, o que facilita a instalação e a remoção.
Como a HIGRA garante o rendimento do equipamento?
As turbinas são projetadas e otimizadas por simulação CFD para o ponto de operação de cada cliente, e 100% dos equipamentos são testados no laboratório de ensaios hidroenergéticos e/ou por CFD. A tecnologia é patenteada (BR 10 2015 019530-3).
Entre em contato
Quanto a sua planta pode gerar?
Nossos engenheiros de aplicação analisam o seu sistema e dimensionam a UCHA ideal para gerar energia e reduzir custos.
- Análise do potencial hidroenergético da sua planta
- Seleção e simulação CFD da turbina ideal
- Projeto do sistema completo turnkey
- Automação, posta em marcha e suporte pós-venda
