Aerador de Superfície Ciclone
Primeiro aerador de superfície com operação submersa do mercado
Ciclone HIGRA. Motor molhado 100% oil-free, baixo ruído e alta transferência de oxigênio para lagoas facultativas rasas e ETEs próximas a áreas residenciais.
1,5–7,5
CV por modelo
38 m
Diâmetro de influência
100%
Oil-free
O que é o Ciclone

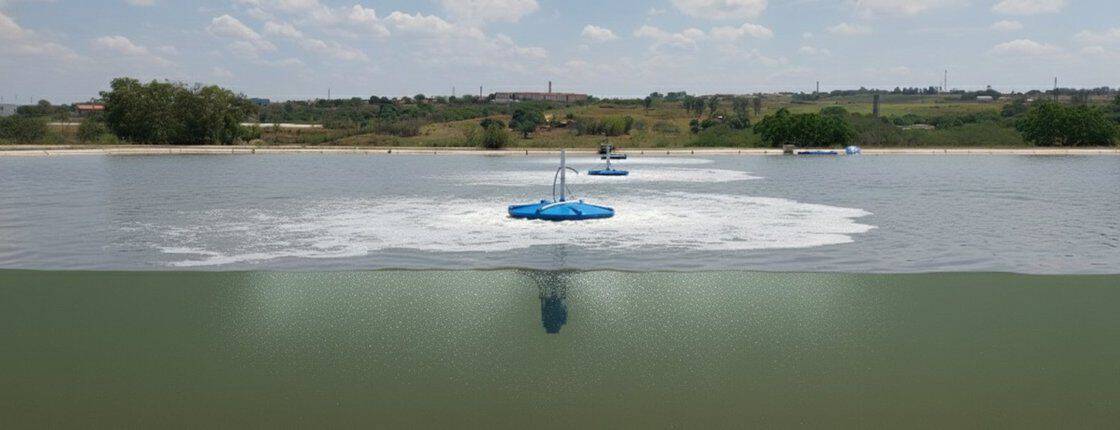

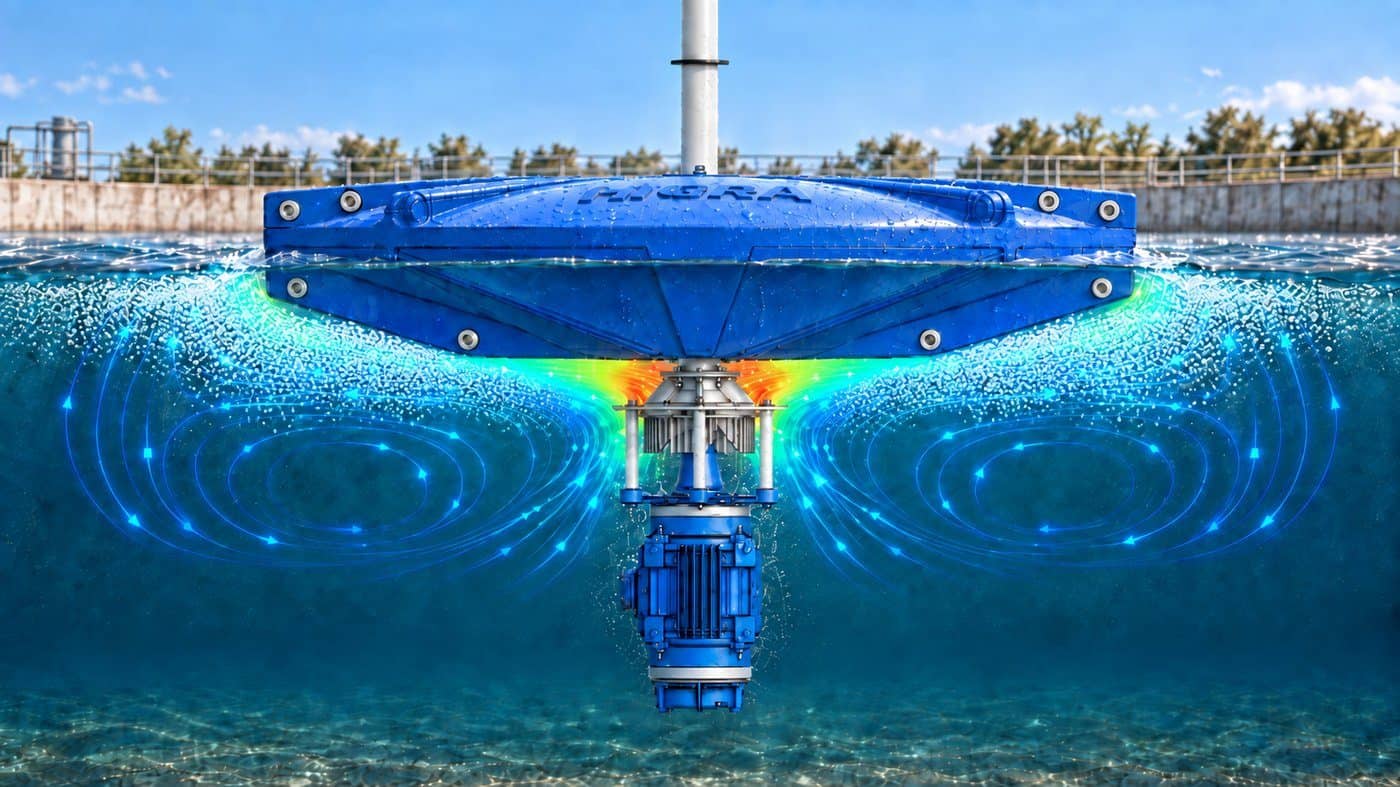

Aeração de superfície com motor submerso

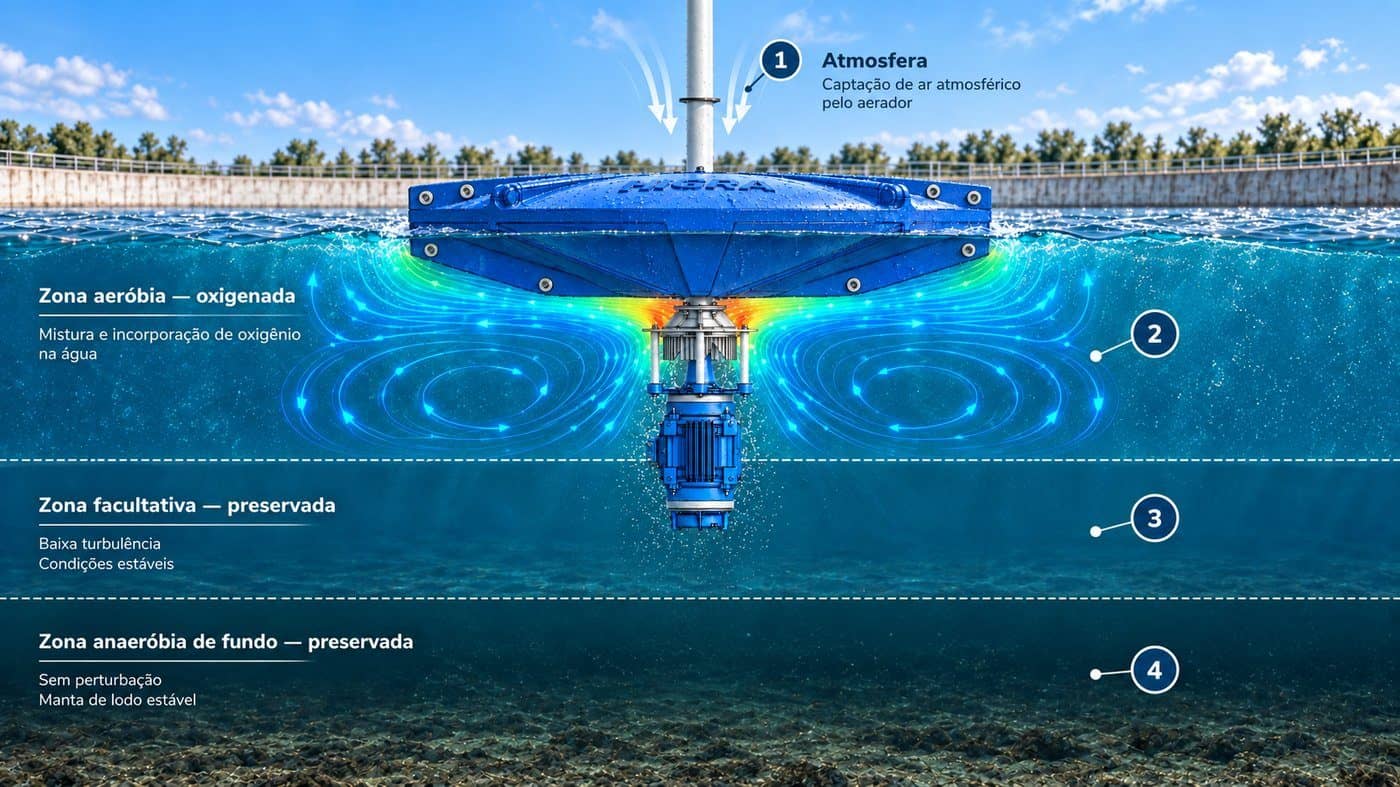

O Ciclone combina alta eficiência, baixo nível de ruído e operação segura mesmo em lagoas rasas ou de geometria irregular. A construção monobloco integra motor e unidade hidráulica em um único corpo. O direcionador de fluxo flutuante amplia o alcance de mistura e a incorporação de oxigênio com operação silenciosa e limpa.

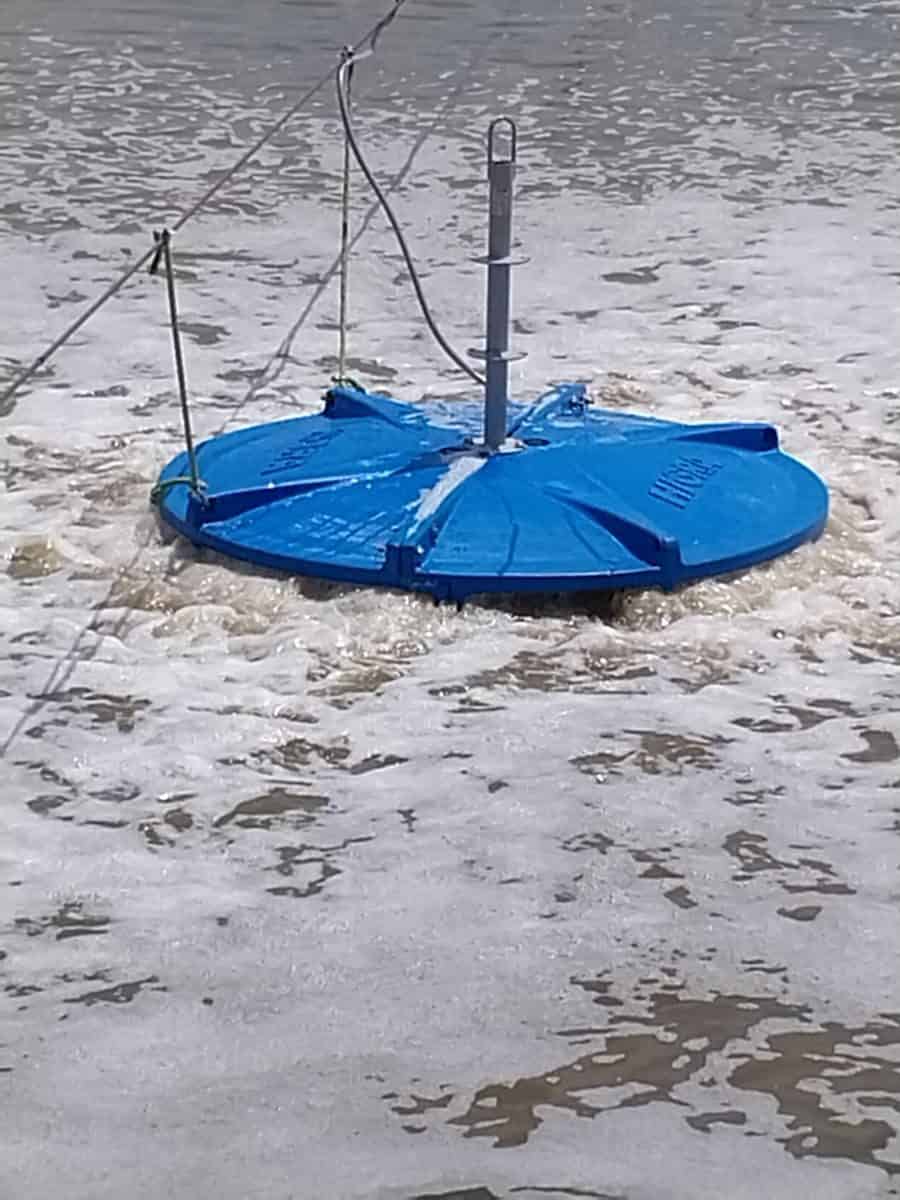

- Direcionador de fluxo flutuante com ajuste de altura para qualquer lâmina d'água.
- Operação em baixas lâminas d'água, ideal para lagoas facultativas rasas.
- Construção monobloco com motor molhado submerso, sem caixa de redução exposta.
- Rotor em Inox 304, resistente a efluentes agressivos.
- Instalação rápida e retrofit direto de aeradores superficiais convencionais.

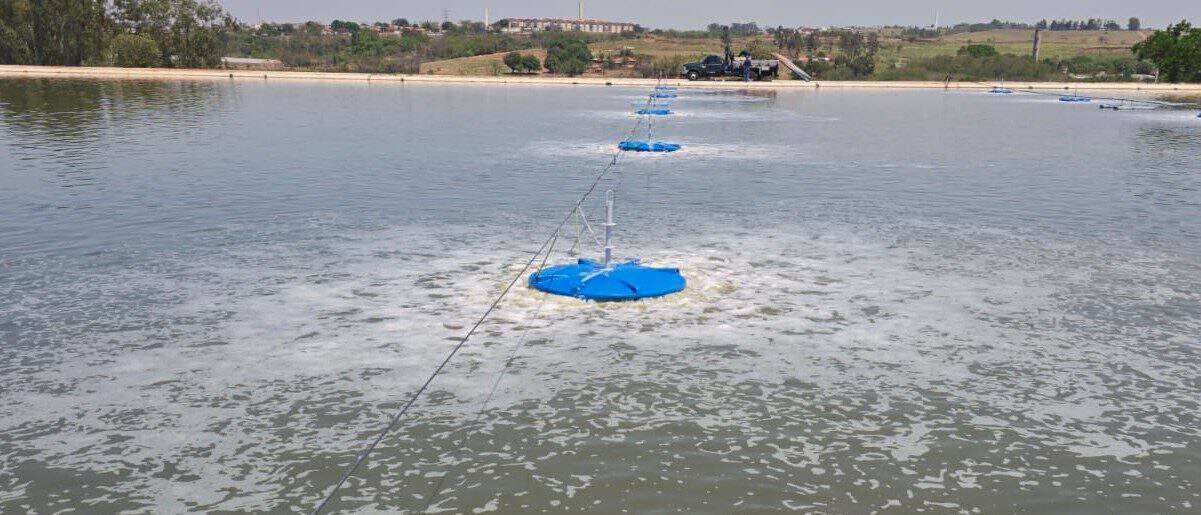

Operação real em saneamentoCiclone em ETE municipal

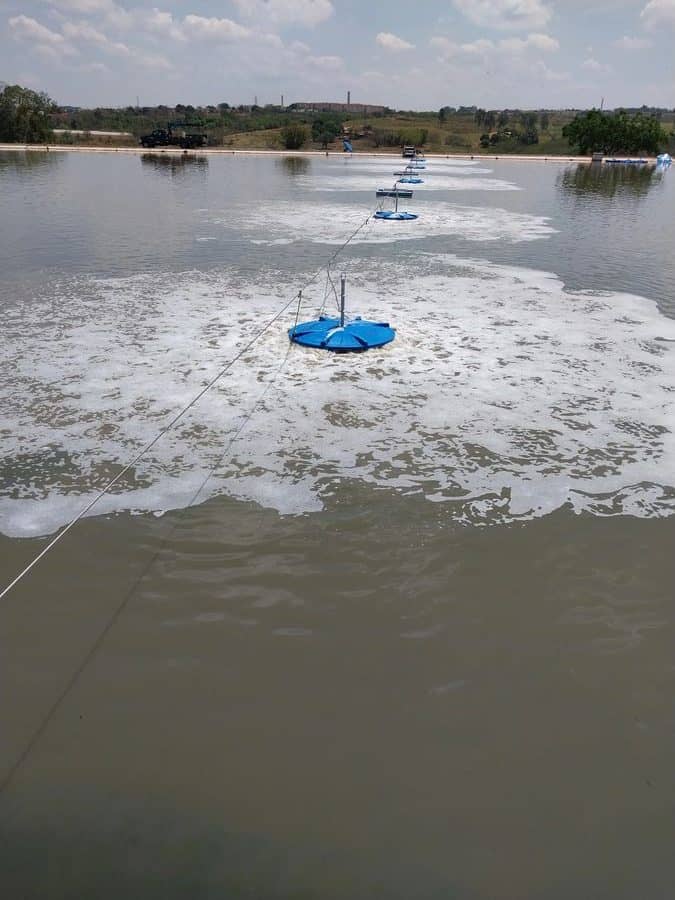

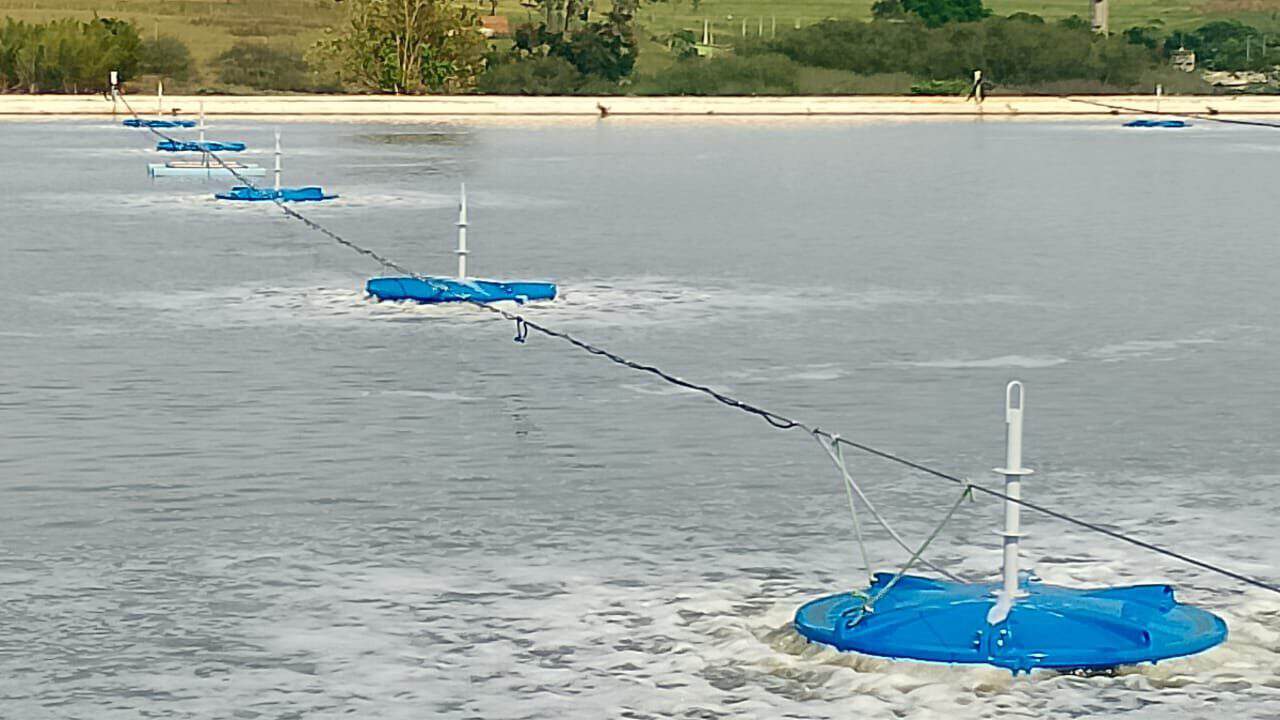

Em campo
Diferenciais para saneamento
Engenharia pensada para a realidade de uma ETE brasileira
Cada Ciclone é dimensionado por simulação CFD, com estudos de OTR e SAE para entregar a maior transferência de O₂ por kWh consumido.
Motor molhado oil-free
Zero óleo ou graxa em contato com o efluente. Risco de contaminação eliminado.
Alta taxa OTR/SAE
Estudos comparativos garantem a maior transferência de O₂ por kWh consumido na operação.
Simulação CFD
Layout e número de equipamentos definidos por modelagem hidrodinâmica antes da instalação.
Construção monobloco
Motor e hidráulica integrados em um único corpo. Menos vibração, menos pontos de falha.
Baixo nível de ruído
Operação totalmente submersa libera o uso em ETEs vizinhas a áreas residenciais.
Retrofit sem obra civil
Substitui aeradores superficiais convencionais reaproveitando a estrutura de ancoragem.
Modelos disponíveis
Linha Ciclone: 1,5 a 7,5 CV
Cinco potências para cobrir desde estações compactas até lagoas facultativas de grande área superficial.

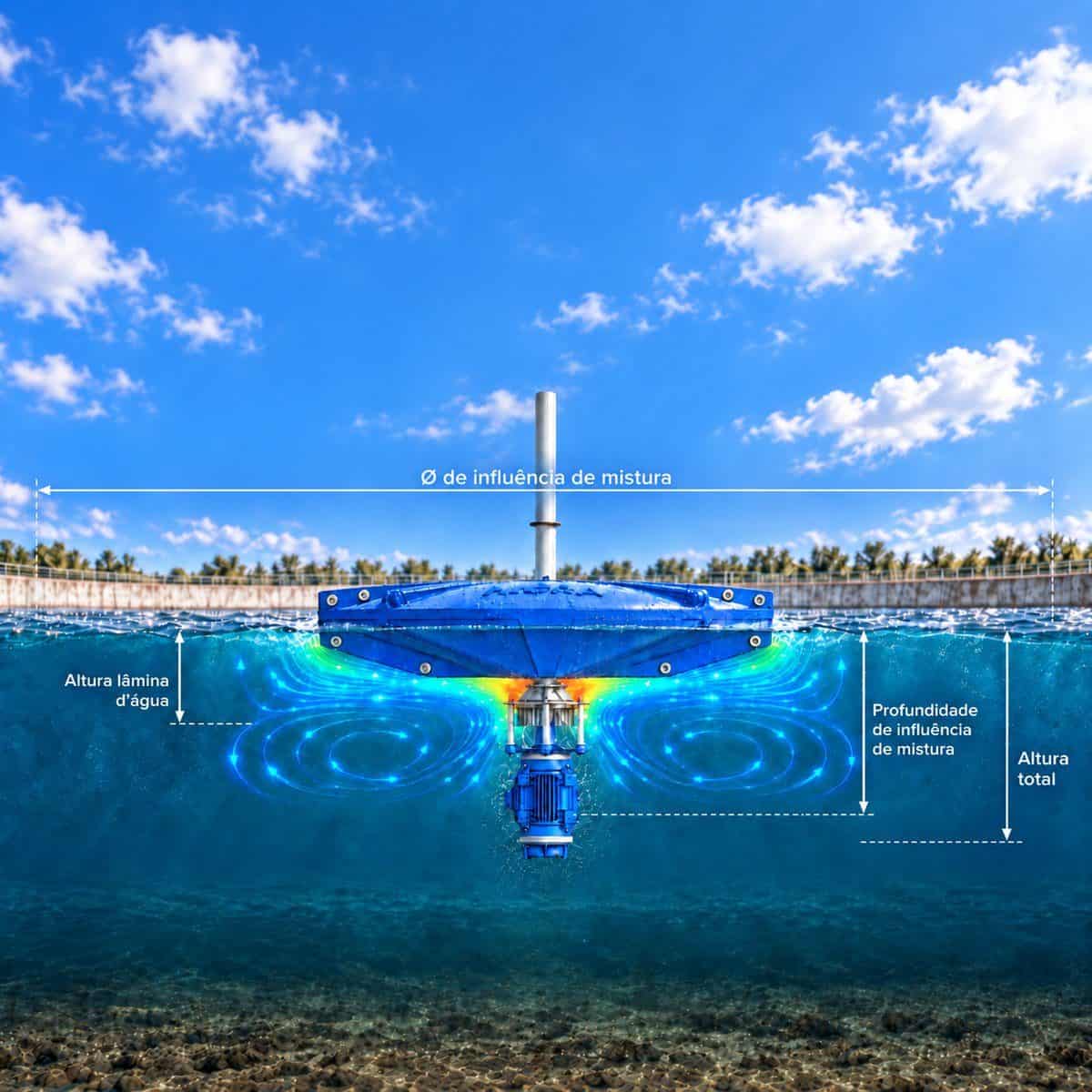

| Modelo | Potência | Diâmetro de influência | Aplicação típica | Lâmina mínima |
|---|---|---|---|---|
| Ciclone 1,5 | 1,5 CV | até 18 m | Lagoa polimento / pequenas ETEs | 0,8 m |

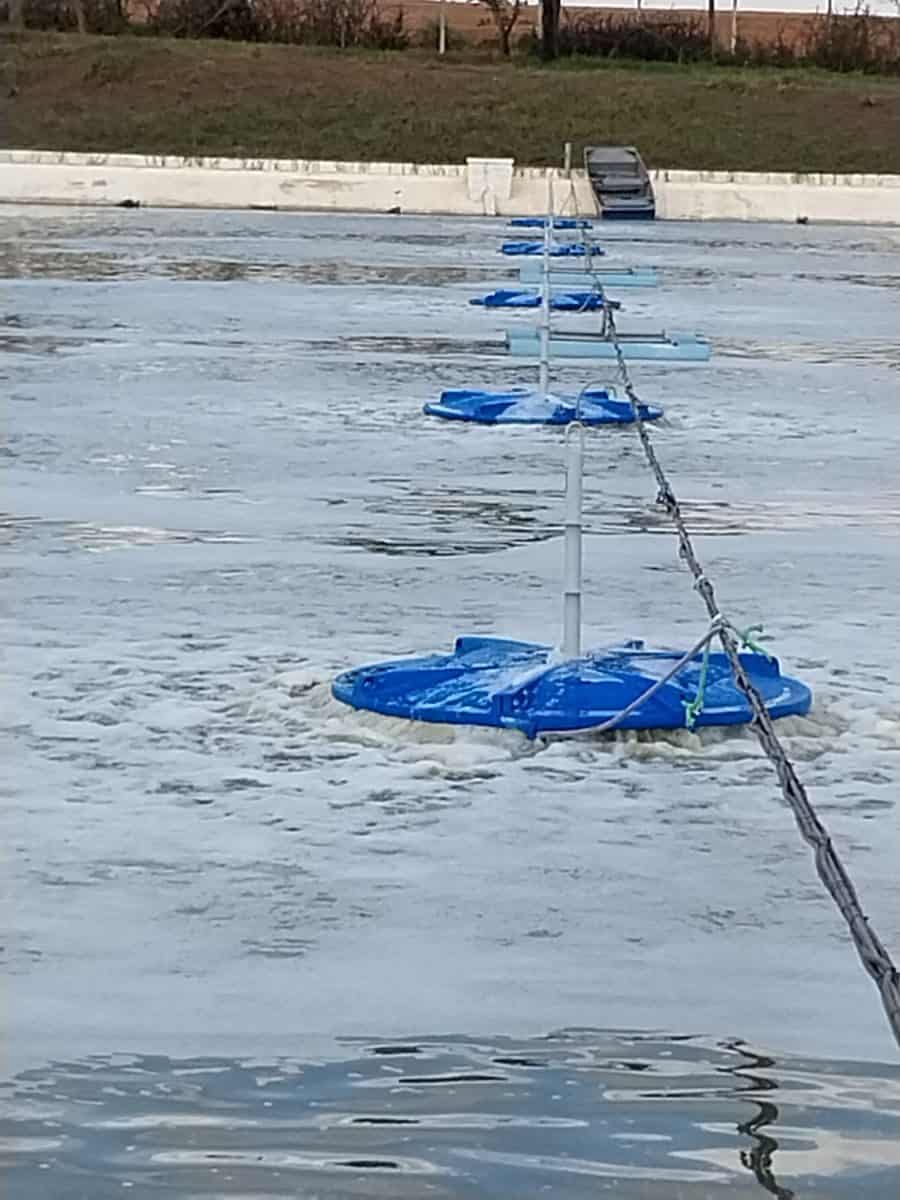

| Ciclone 3,0 | 3,0 CV | até 24 m | Lagoa facultativa rasa municipal | 1,0 m |
| Ciclone 5,0 | 5,0 CV | até 30 m | ETE municipal porte médio | 1,2 m |
| Ciclone 6,0 | 6,0 CV | até 34 m | ETE municipal porte médio-grande | 1,3 m |
| Ciclone 7,5 | 7,5 CV | até 38 m | Grandes lagoas facultativas / retrofit | 1,5 m |
Valores indicativos para água limpa. Dimensionamento final entregue por engenharia de aplicação HIGRA após estudo de carga e CFD.
Onde aplicar
Construído para o desafio brasileiro
O Ciclone resolve cenários onde aeradores superficiais convencionais falham: lagoas rasas, ETEs próximas a moradores e plantas com restrição de obra civil.
Lagoas facultativas rasas
Operação estável em lâminas de 0,8 a 1,5 m sem aspiração de fundo.
ETEs em áreas urbanas
Baixo ruído libera operação noturna sem reclamação de vizinhança.
Retrofit de aeradores
Substituição direta de equipamentos superficiais ineficientes.
Lagoas de geometria irregular
Direcionador flutuante adapta o jato ao formato real da lagoa.
Indústria de alimentos
Aeração de lagoa de equalização em laticínios, frigoríficos e bebidas.
Polimento biológico
Pós-aeração em sistemas com lodo ativado e zonas de polimento.
Comparativo técnico
Ciclone vs. Aerador tipo Cachoeira

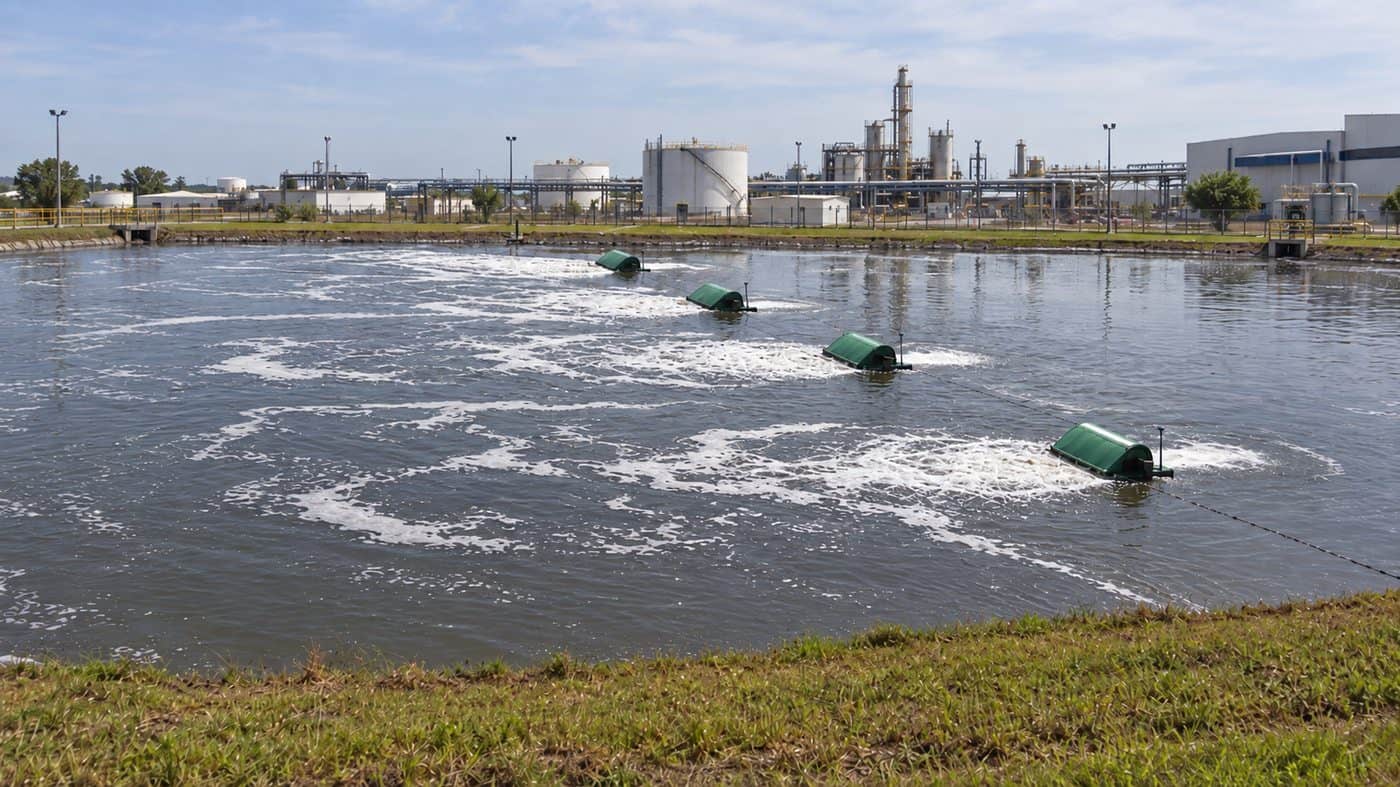

O aerador cachoeira tradicional foi pioneiro em lagoas de estabilização. O Ciclone resolve as limitações estruturais dessa tecnologia mantendo eficiência energética e ampliando segurança operacional.
Referência
Aerador Cachoeira
Rotor horizontal tipo escova sobre flutuadores
- ●Boa incorporação de O₂ em lagoas de estabilização
- ▲Motor e redutor expostos. Vulneráveis a corrosão e intempérie
- ▲Ruído elevado pela aeração ao ar livre
- ▲Flutuadores e ancoragens requerem manutenção frequente
- ▲Risco de aerossóis dispersados para a vizinhança
- ▲Aumento de acumulação de lodo sob o flutuador
Recomendado
Ciclone HIGRA
Aerador de superfície monobloco com motor molhado submerso
- ✓Alta taxa OTR/SAE com simulação CFD validada
- ✓Motor 100% submerso e oil-free. Zero risco de contaminação
- ✓Operação silenciosa. Liberada para uso em áreas residenciais
- ✓Construção monobloco. Sem caixa redutora exposta
- ✓Direcionador flutuante reduz acúmulo de lodo no fundo
- ✓Retrofit direto sem obra civil em ETEs existentes
| Critério | Cachoeira | Ciclone HIGRA |
|---|---|---|
| Posição do motor | Acima da água, exposto | Submerso, monobloco |
| Lubrificação | Caixa redutora com óleo | Oil-free 100% |
| Nível de ruído | Elevado (rotor ao ar livre) | Baixo (operação submersa) |
| Aerossóis para vizinhança | Sim, dispersão ampla | Mínimos |
| Manutenção | Frequente em motor, redutor e flutuador | Reduzida, acesso rápido |
| Acúmulo de lodo | Alto sob o equipamento | Reduzido pelo direcionador |
| Risco de contaminação | Vazamento de óleo possível | Zero (oil-free) |
| Dimensionamento | Catálogo padrão | Simulação CFD por projeto |
| Retrofit | Demanda adaptação | Direto, sem obra civil |
Por que o Ciclone vence
Três vantagens que mudam a operação da ETE
01
Sem contaminação por óleo
O motor molhado oil-free elimina lubrificantes em contato com o efluente. Conformidade ambiental garantida sem ronda de inspeção diária.
02
Silencioso na vizinhança
A operação submersa derruba o nível de ruído frente ao aerador cachoeira. Liberação técnica para ETEs em perímetro urbano.
03
Dimensionado por CFD
Cada Ciclone entrega potência casada com a geometria real da lagoa. Energia consumida vira oxigênio transferido, não calor descartado.
Tecnologia HIGRA

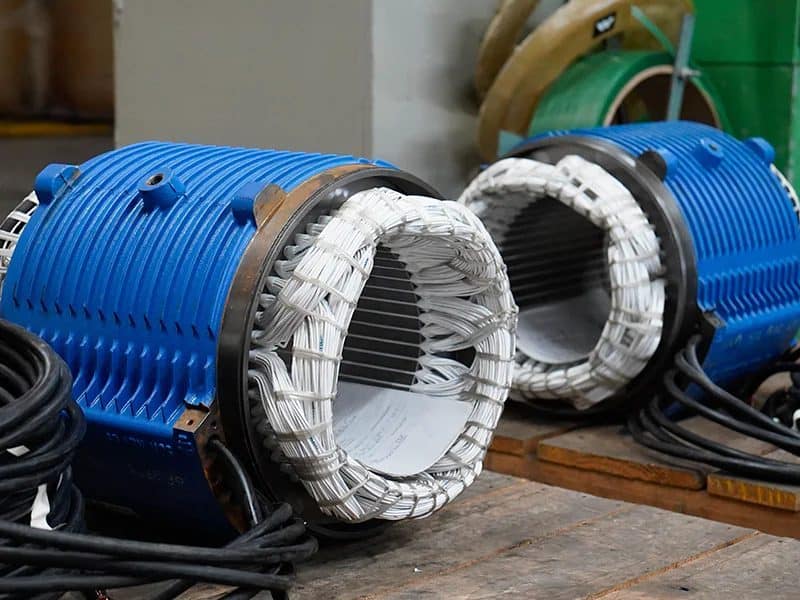

Motor molhado oil-free 100%
A tecnologia anfíbia HIGRA elimina todo lubrificante em contato com o processo. O motor opera molhado, refrigerado pelo próprio efluente, sem caixa de redução e sem óleo. Conformidade ambiental sem rotina de inspeção.
Zero óleo, zero graxa
Risco de contaminação eliminado. Compatível com normas Conama e ANA.
Refrigeração pelo próprio efluente
A vida útil do motor não depende de ar ambiente. Curva térmica mais estável.
MTBF elevado, MTTR baixo
Sem caixa redutora exposta. Sem alinhamento de eixo vertical. Manutenção em horas, não em dias.
"A tecnologia anfíbia HIGRA é a base de toda a linha de bombas, turbogeradores e aeradores entregue a 25 anos pelo mercado de saneamento e energia."
Perguntas frequentes
Dúvidas sobre o Ciclone
Qual a diferença entre o Ciclone e um aerador de superfície convencional?
O Ciclone é o primeiro aerador de superfície com operação submersa do mercado. Em vez do motor exposto ao ar livre, ele opera com motor molhado oil-free submerso e construção monobloco. Resultado: menor ruído, sem risco de contaminação por óleo e maior MTBF que aeradores convencionais.
Em qual lâmina d'água o Ciclone opera?
A partir de 0,8 m de lâmina, dependendo do modelo. O direcionador de fluxo flutuante com ajuste de altura adapta o equipamento a lagoas rasas, irregulares ou com variação sazonal de nível.
O Ciclone substitui meu aerador cachoeira atual?
Sim. O Ciclone faz retrofit direto de aeradores superficiais (incluindo cachoeira e alta rotação) reaproveitando a estrutura de ancoragem da lagoa. A engenharia de aplicação HIGRA dimensiona quantos equipamentos e qual potência atendem a sua demanda de oxigênio.
Qual o nível de ruído na vizinhança?
A operação submersa do motor reduz drasticamente o ruído frente a aeradores cachoeira ou alta rotação convencional. ETEs em perímetro urbano e próximas a residências operam dentro dos limites Conama e municipais.
Como é feito o dimensionamento do sistema?
A engenharia HIGRA executa quatro etapas: estudo de carga e geometria, simulação CFD do layout, fornecimento e instalação, e startup com treinamento da equipe operacional. Estudos comparativos de OTR (Taxa de Transferência de Oxigênio) e SAE (Eficiência Padrão de Aeração) entram no projeto.
Qual a garantia e o suporte pós-venda?
O Ciclone é coberto pelo programa HIGRA Customer Service: suporte técnico nacional, peças de reposição com estoque em São Leopoldo/RS, serviços especializados de campo e treinamento operacional.
Próximo passo
Solicite uma análise técnica gratuita
A engenharia de aplicação HIGRA analisa sua planta e recomenda o sistema de aeração ideal. Sem compromisso comercial.
- Estudo de carga e geometria do tanque
- Simulação CFD do layout de equipamentos
- Comparativo técnico-econômico entre linhas
- Proposta comercial detalhada
- Suporte pós-venda HIGRA Customer Service
