O que é NPSH, número que separa eficiência de cavitação

Quando uma bomba cavita, não é “só um barulhinho de cascalho”: é perda de rendimento, vibração, danos prematuros em componentes e um rastro caro de manutenções corretivas. O divisor de águas entre uma operação estável e a cavitação é quase sempre o NPSH.

Neste artigo, explicamos de forma prática o que é NPSH, porque ele importa, de que forma pode-se estimá-lo e como a tecnologia HIGRA ajuda a evitar a cavitação na prática.

O que é NPSH e por que isso importa

NPSH (Net Positive Suction Head) é a carga líquida positiva de sucção disponível no ponto de entrada da bomba. Em termos simples: é a “folga de pressão” que o fluido tem, acima de sua pressão de vapor, para entrar na bomba sem vaporizar. Se essa folga é insuficiente, o líquido forma bolhas que implodem nas pás do impulsor causando erosão, ruído, vibração e queda de eficiência.

Por que isso importa? Porque cavitação não é um evento isolado; ela encurta a vida útil, aumenta o consumo de energia, fazendo com que a bomba fora das condições ideais, cria paradas não programadas e  compromete a confiabilidade do sistema. Tratar NPSH com prioridade significa proteger rendimento, disponibilidade e OPEX.

NPSHr e NPSHa: o que são e para que servem

NPSHr é o NPSH requerido, a altura mínima de sucção que a bomba precisa para operar sem cavitar em determinado ponto de vazão. Essa grandeza é determinada em ensaio (não é um chute) e costuma ser reportada para o ponto em que a bomba apresenta aproximadamente 3% de queda de rendimento por início de cavitação. Nas curvas de performance, o NPSHr aparece em função da vazão. Esse dado é fornecido pelo fabricante.

NPSHa é o NPSH disponível na sua instalação, resultante da combinação entre coluna estática de sucção, perdas de carga na linha de sucção e as condições termodinâmicas do fluido e do ambiente (pressão atmosférica/altitude, pressão de vapor/temperatura e perdas de carga na sucção da bomba, oriundas de válvulas, tubulações e etc). Em outras palavras, é o que o sistema “entrega” para a bomba.

A regra de ouro é simples e inegociável: NPSHa > NPSHr + margem de segurança. A margem existe para absorver variações de nível, temperatura, sazonalidade do processo e incertezas de cálculo.

Passo a passo de como estimar o NPSHa

Defina a referência geométrica
Estabeleça a altura entre o espelho d’água do reservatório (ou o ponto de sucção disponível) e o eixo de sucção da bomba. Se a bomba está acima do nível do líquido (sucção negativa), essa componente subtrai. Se está abaixo (sucção positiva), essa componente soma.

Calcule as perdas de carga na sucção
Levante perdas distribuídas (através do comprimento e diâmetro da tubulação) e perdas localizadas (curvas, válvulas, tês, filtros, conexões). Em campo, essas perdas são o maior vilão do NPSHa. Subestimar o número de acessórios, usar diâmetro abaixo do recomendado ou ignorar o estado de limpeza do filtro é receita para cavitação.

Considere as condições termodinâmicas

• Pressão atmosférica: em maiores altitudes, a pressão atmosférica é menor, reduzindo o NPSHa, ou seja, mais chance de cavitar
• Pressão de vapor do fluido: fluido mais quente tem pressão de vapor mais alta; isso come a folga de NPSH, aproximando o sistema da cavitação.

Monte o balanço
Partindo da pressão atmosférica equivalente em coluna de líquido, subtraia a pressão de vapor do fluido, subtraia as perdas de sucção e ajuste pela coluna estática (somando ou subtraindo conforme a posição). O resultado é o NPSHa.

Aplique margem de segurança
Evite trabalhar “colado no limite”. Introduza uma margem para variações de nível, temperatura, saídas de manutenção, troca de fluido e incertezas de perda de carga.

Dica prática: se você tem liberdade de especificação, trate a linha de sucção como o gargalo. Ajuste diâmetros, reduza acessórios desnecessários e garanta trechos retos suficientes antes da sucção da bomba.  Isso melhora o perfil de velocidade, reduz perdas e dá folga de NPSHa.

Onde ler o NPSHr nas curvas da bomba

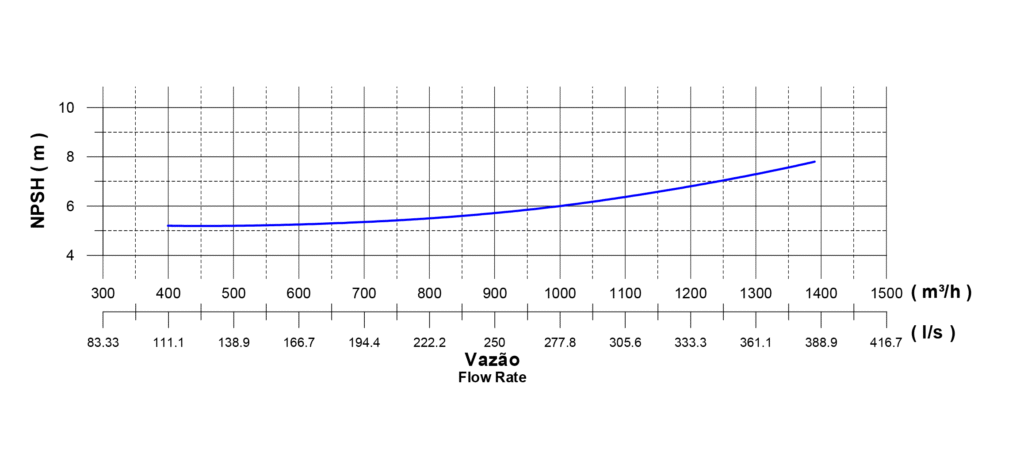

Nas curvas de performance do fabricante, procure o gráfico ou tabela de NPSHr versus vazão. A leitura correta é sempre no seu ponto de operação, não no ponto de melhor rendimento (BEP) “por aproximação”.

Procedimento simples:

1. Identifique a vazão e HMT do seu ponto de operação.
2. Posicione esse ponto na curva da bomba selecionada.
3. Leia o NPSHr correspondente na curva/tabela de NPSHr para a mesma vazão.
4. Compare com o seu NPSHa calculado e verifique a margem.

Obs.: modelos de uma mesma família podem ter NPSHr distintos para faixas de vazão diferentes, impulsor, rotação e até número de polos do motor. Não generalize: consulte a folha técnica específica do modelo/configuração ofertada.

5 erros comuns com NPSH e como evita-los

Dimensionar só pelo desnível geométrico

Ignorar perdas de carga da sucção é o atalho mais rápido para a cavitação.
Como evitar: levante todos os acessórios, estime perdas distribuídas e localizadas com método (Hazen-Williams, Darcy–Weisbach) e, se possível, aumente diâmetro na sucção.

Desconsiderar temperatura do fluido

Quanto mais quente, maior a pressão de vapor e menor o NPSHa.
Como evitar: simule cenários de pior caso (picos de temperatura) e aplique margem de segurança. Em processos variáveis, monitore temperatura.

Ler NPSHr fora do ponto de operação

Conferir NPSHr no BEP e aplicar ao ponto real é um erro comum.
Como evitar: marque o ponto de operação na curva e leia o NPSHr correspondente à vazão em questão.

Submergência insuficiente ou má prática em sucção

Em captações, falta de submergência causa vórtices e entrada de ar, reduzindo NPSHa na prática. Como evitar: garanta submergência mínima recomendada, use bocais e grelhas adequados e evite tomadas de sucção próximas a paredes e cantos.

Negligenciar instrumentação e alarme

Sem sensoriamento, você só “descobre” a cavitação quando já doeu (barulho, vibração, dano).
Como evitar: instrumente temperatura, nível, vibração e integre a automação para alarmes e proteções (desarme por nível/temperatura). Isso evita que eventos de NPSH crítico virem pane maior.

Como a tecnologia HIGRA ajuda a evitar a cavitação

A HIGRA projeta soluções com foco no sistema, não só na máquina. Isso se traduz em recursos que preservam NPSH e ampliam a janela segura de operação:

Bombas Anfíbias

O design monobloco, com motor molhado oil free refrigerado pelo próprio fluido, aumenta a troca térmica, reduz interfaces de vedação e simplifica a instalação. O resultado é uma bomba robusta, com menor propensão a falsas entradas de ar e excelente adequação a diferentes cenários de sucção, dentro ou fora d’água.

Versatilidade de instalação

A mesma unidade pode operar submersa ou a seco (com linha de sucção dedicada), funcionando como booster quando necessário. Essa flexibilidade facilita otimizar o traçado da sucção, ajustar diâmetros e reduzir perdas, garantindo NPSHa suficiente onde instalações convencionais ficam “curtas”.

Sensoriamento e telemetria integráveis

Com monitoramento de temperatura e nível, alarmes e integração ao comando, a solução HIGRA previne operação fora do envelope seguro. Alarmes de pré-falta (por temperatura e nível) e diagnósticos de vibração podem sinalizar deterioração de NPSHa ou entrada de ar, permitindo intervenções proativas.

Engenharia aplicada e curva certa

O suporte técnico HIGRA ajuda a selecionar a curva correta (incluindo NPSHr) para o ponto real de operação e a simular cenários de sazonalidade (níveis variáveis, temperatura) com margem de segurança consistente.

Checklist rápido de NPSH antes de ligar a bomba

Ponto de operação definido (vazão e HMT) e marcado na curva do modelo ofertado.

• NPSHr lido na curva (no seu ponto de vazão).
• NPSHa calculado com perdas distribuídas e localizadas na sucção.
• Margem de segurança aplicada (temperatura, variações de nível, sazonalidade), ver manual de equipamentos
• Submergência mínima atendida (quando aplicável) e evitação de vórtices.
• Perfil de escoamento favorável na sucção (trecho reto antes da bomba, diâmetro correto, sem estrangulamentos).
• Instrumentação funcional (sensores de temperatura/nível, alarmes integrados).
• Plano de operação para transientes (partidas, variações de processo, limpeza de filtros).
• Curva e documentação da configuração exata da bomba (rotação, impulsor, polos) — nada de generalizações.

A qualidade das Bombas Anfíbias HIGRA e a relação com NPSH

As Bombas Anfíbias HIGRA foram concebidas para cenários reais, onde NPSH não é teoria de bancada: níveis variam, o fluido pode chegar mais quente, a sucção tem acessórios adicionais e a captação pode estar sujeita a vórtices ou entrada de ar. O design e a filosofia de projeto HIGRA atacam esses riscos na origem:

Projeto anfíbio com foco em robustez hidráulica

Ao operar submersa, a bomba reduz a distância de sucção e elimina trechos complicados de linha antes do impulsor, o que frequentemente eleva o NPSHa efetivo. Quando instalada fora d’água, o conjunto é preparado para trabalhar com sucção dedicada, priorizando perfil de entrada estável e vedações confiáveis.

Curvas transparentes e seleção técnica

A documentação de performance apresenta NPSHr por faixa de vazão e permite que o cliente e o time técnico verifiquem a folga com o NPSHa do sistema. Esse processo evita surpresas de cavitação e alinha as expectativas de rendimento com a instalação real.

Sensoriamento e manutenção preditiva

A integração com telemetria e alarmes dá visibilidade ao comportamento da sucção (nível, temperatura e, quando aplicável, vibração). Sinais de cavitação incipiente podem ser detectados por aumento de ruído/vibração ou variações de corrente e temperatura, permitindo correções de processo antes de danos.

Engenharia de aplicação

A HIGRA apoia desde o traçado da sucção até recomendações de submergência mínima, orientação sobre diâmetros e acessórios, e validação do ponto de operação na curva. Esse suporte é crucial para transformar uma boa bomba em um excelente sistema — com NPSHa > NPSHr e folga para os piores dias.

Em síntese, a qualidade das bombas anfíbias HIGRA ajuda a preservar NPSH por meio de projeto, instalação flexível, documentação clara e sensoriamento. E quando NPSH está protegido, o que se vê no campo é mais eficiência, menos cavitação e maior disponibilidade.

Tratar NPSH é proteger rendimento, equipamento e OPEX

NPSH não é detalhe, é premissa. Entender a diferença entre NPSHr (o que a bomba pede) e NPSHa (o que a sua instalação entrega), calcular corretamente as perdas de sucção, considerar as condições de temperatura e altitude e aplicar margem é o caminho mais curto para evitar cavitação, maximizar eficiência e estender a vida útil do equipamento.

Com a tecnologia anfíbia HIGRA, você ganha flexibilidade de instalação, monitoramento inteligente e curvas de performance que facilitam a verificação do NPSH. Na prática, isso se traduz em menos paradas, mais rendimento e custos sob controle.

O que fazer para garantir a operação correta da sua aplicação: fale com um especialista da HIGRA para que possamos avaliar sua aplicação e sugerir o equipamento ideal para ela com base em seus dados de operação.

Conte com a HIGRA!
